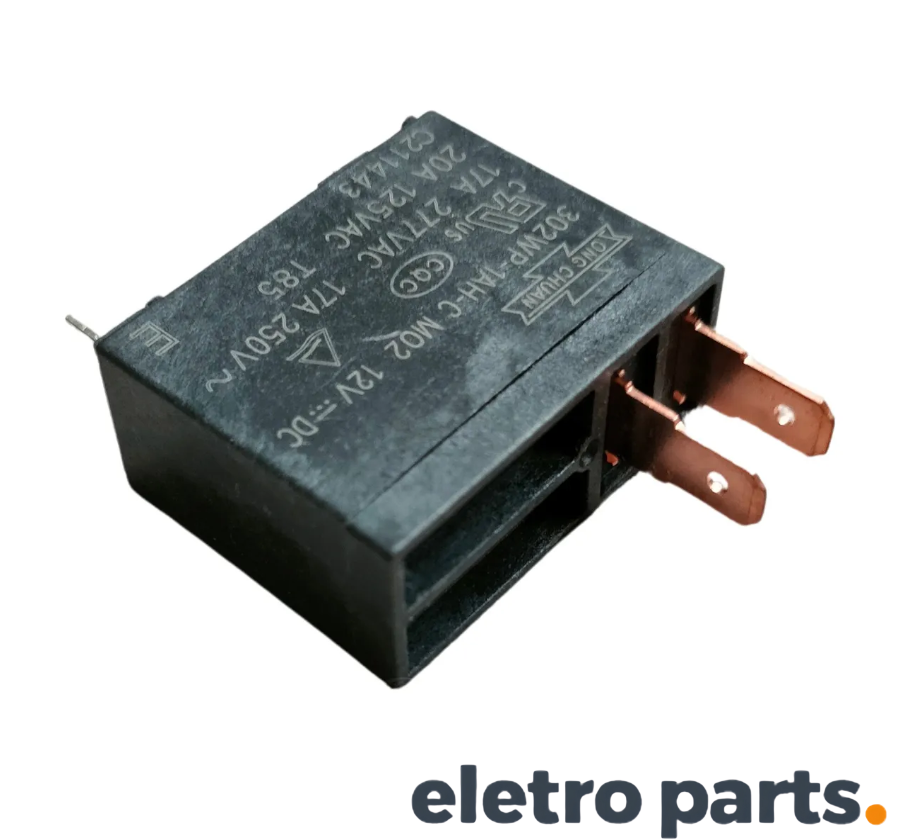

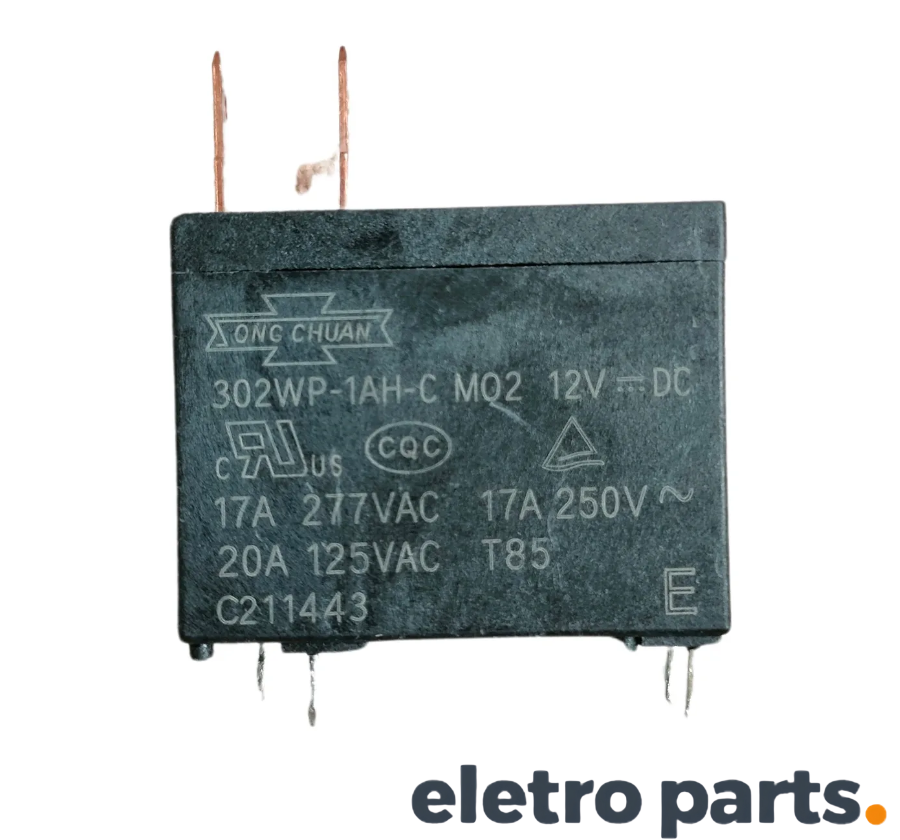

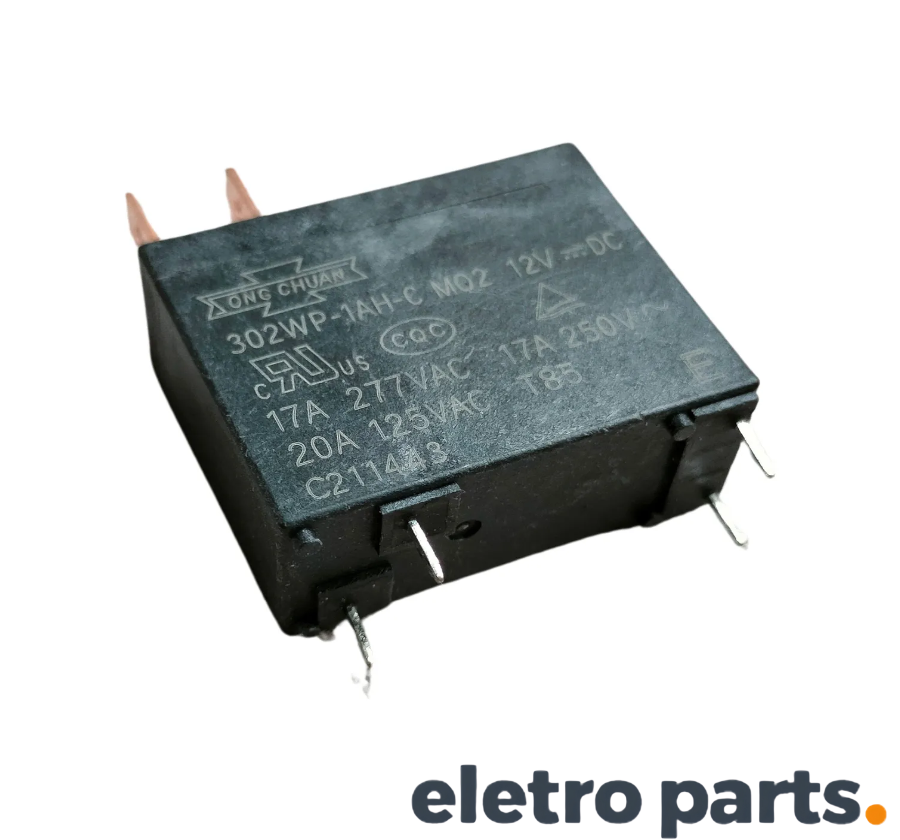

Relé 12V 17A 302WP-1AH-C M07 Microondas Forno

📄 Descrição completa

O Relé 12V 17A 302WP-1AH-C (M07 / M02) foi desenvolvido para aplicações que exigem acionamento confiável de cargas elétricas em equipamentos como micro-ondas, fornos elétricos e aquecedores. Nesse sentido, o componente atua como um interruptor eletromecânico, permitindo controlar cargas de maior potência a partir de um circuito de baixa tensão. Dessa forma, garante segurança e eficiência no funcionamento dos aparelhos.

Além disso, o relé opera com tensão de 12V e suporta corrente de até 17A, o que permite seu uso em sistemas com maior demanda elétrica. Assim, ele atende aplicações que necessitam de acionamento estável e durável. Ao mesmo tempo, sua capacidade de potência de até 4,2 kW amplia sua versatilidade em diferentes equipamentos.

O modelo conta com contato do tipo NA (normalmente aberto), portanto o circuito só é fechado quando o relé é energizado. Dessa maneira, oferece maior controle sobre o acionamento dos dispositivos. Além disso, o material de contato em liga de prata proporciona melhor condução elétrica e maior resistência ao desgaste, aumentando a vida útil do componente.

Com montagem em placa PCB, o relé permite instalação prática em circuitos eletrônicos. Assim, é ideal para manutenção e substituição de peças em aparelhos domésticos. Ao mesmo tempo, sua construção suporta temperaturas de -40°C até +85°C, garantindo funcionamento confiável mesmo em condições adversas.

A frequência de operação de 50/60Hz, aliada à capacidade de chaveamento de até 10 Hz sem carga e de 0,5 a 1 Hz com carga nominal, permite uso em diferentes aplicações. Consequentemente, o relé oferece desempenho consistente em sistemas de acionamento contínuo.

Por fim, este relé é uma solução prática e eficiente para reparos e manutenção, proporcionando maior segurança, durabilidade e desempenho no funcionamento dos equipamentos elétricos.

⚙️ Especificações técnicas

Modelo: 302WP-1AH-C (M07 / M02)
Tipo: Relé eletromecânico
Tensão de operação: 12V
Corrente máxima: 17A
Potência: 4,2 kW
Categoria de utilização: AC1 / AC15
Tipo de contato: NA (normalmente aberto)
Material do contato: Liga de prata
Montagem: PCB (placa de circuito)
Quantidade de pólos principais: 1
Quantidade de pólos auxiliares: 1
Frequência da rede: 50/60Hz
Frequência de chaveamento: até 10 Hz (sem carga) / 0,5 a 1 Hz (com carga)
Temperatura de operação: -40°C a +85°C
Proteção contra sobrecarga: Não
Dimensões: 28 × 23 × 12 mm
Pinos: 4 inferiores + 2 superiores
Condição: Novo

🌿 Aplicações

Micro-ondas
Forno elétrico
Aquecedores elétricos
Manutenção de eletrodomésticos
Projetos eletrônicos de potência

⚠️ Importante

Verifique a tensão, corrente e compatibilidade do relé antes da instalação. Além disso, utilize o componente dentro dos limites especificados, pois dessa forma o funcionamento será seguro e eficiente.

📦 Conteúdo da embalagem

1 Relé 12V 17A 302WP-1AH-C M07 / M02
