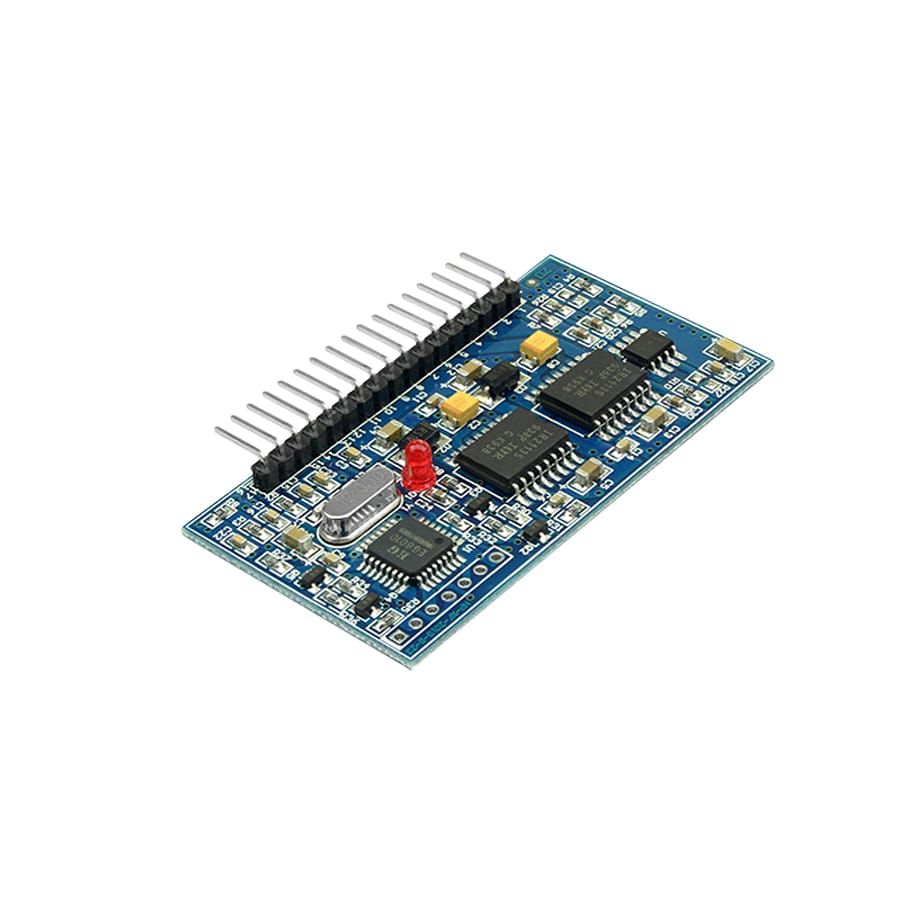

Gerador de Onda Senoidal EGS002 / SPWM EG8010 – IR2113

CARACTERÍSTICAS:

– Gerador Onda Senoidal EGS002;
– Gera ondas senoidais puras;
– Utilizado para controle de inversores;
– Soft start integrado;
– Apresenta gerador de SPWM EG8010;
– Driver para MOSFET/IGBT IR2113 integrado;
– Monitora tensão, corrente e temperatura;
– Led indicador de alarmes;
– Controle de ventilador para refrigeração;
– Modelo compacto;

ESPECIFICAÇÕES:

– Modelo: EGS002;
– Tensão de operação 5V – 12V;
– Frequência de saída: 50Hz ou 60Hz (selecionável);
– Dead-time: 300ns, 500ns, 1us ou 1,5us;
– Oscilador: 12MHz;
– Portadora frequência: 23,4KHz;
– Interface serial: RS232;
