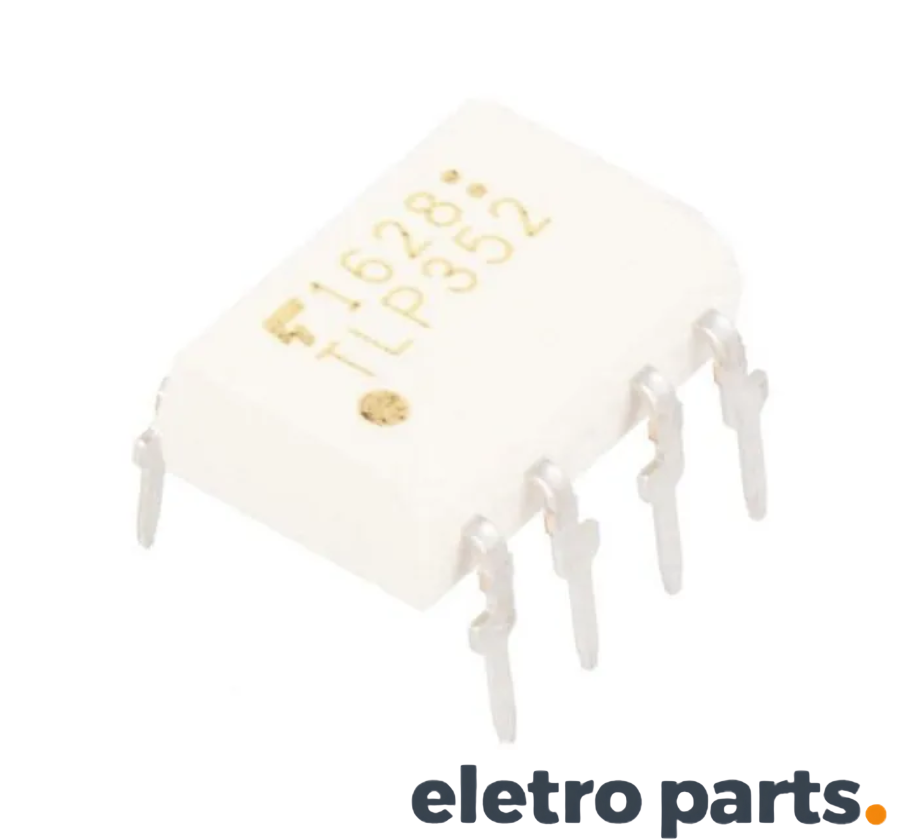

CI TLP352 Driver Isolado MOSFET IGBT DIP-8

📄 Descrição completa

O CI TLP352 é um driver isolado desenvolvido para acionamento de MOSFETs e IGBTs em circuitos de potência que exigem segurança elétrica e alto desempenho. Nesse sentido, o componente utiliza tecnologia de optoacoplamento, permitindo a separação entre o circuito de controle e o circuito de potência. Dessa forma, reduz riscos e melhora a confiabilidade do sistema.

Além disso, o TLP352 oferece capacidade de corrente de saída de até ±2,5A, o que permite acionar dispositivos de potência com eficiência. Assim, ele se torna adequado para aplicações que demandam resposta rápida e controle preciso. Ao mesmo tempo, o baixo atraso de propagação de até 200ns contribui para um chaveamento mais eficiente.

A isolação elétrica mínima de 3750 Vrms garante proteção adicional ao circuito. Dessa maneira, o componente é indicado para aplicações onde há diferença de potencial entre os estágios do sistema. Além disso, sua operação em temperaturas de até 125°C permite uso em ambientes mais exigentes.

Com encapsulamento DIP-8, o TLP352 facilita a montagem em placas de circuito impresso. Assim, é amplamente utilizado em fontes chaveadas, carregadores e sistemas automotivos. Ao mesmo tempo, sua compatibilidade com projetos de alta frequência, de até 50kHz, amplia suas possibilidades de uso.

Consequentemente, o TLP352 é uma solução confiável para quem precisa de isolamento, proteção e eficiência no acionamento de dispositivos de potência. Por fim, é uma excelente escolha para manutenção, reposição e desenvolvimento de circuitos eletrônicos.

⚙️ Especificações técnicas

Modelo: TLP352
Tipo: Driver isolado / Optoacoplador

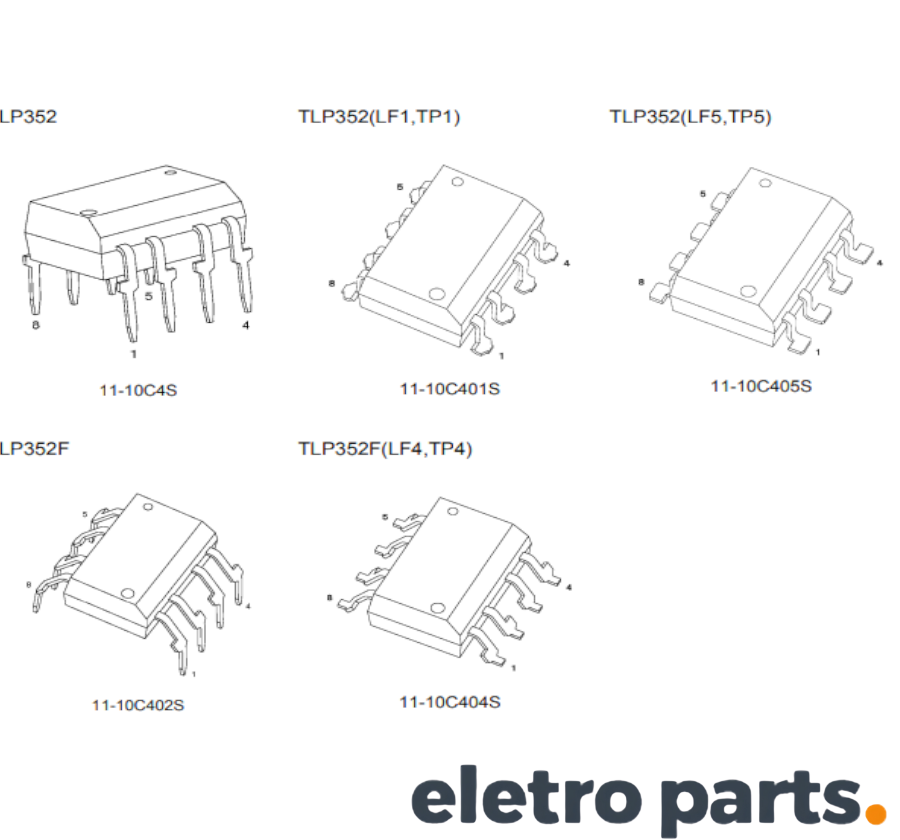

Encapsulamento: DIP-8
Quantidade de pinos: 8
Tensão de alimentação: 15 a 30VDC
Tensão de entrada: 1,5 a 5,5V
Corrente de entrada (LED): até 10mA
Corrente de saída: ±2,5A (máx.)
Atraso de propagação: 200ns (máx.)
Tensão de isolação: 3750 Vrms (mín.)
Frequência de chaveamento: até 50kHz
Temperatura de operação: até 125°C
Quantidade: 1 peça

🌿 Aplicações

Fontes chaveadas
Carregadores automotivos
Amplificadores automotivos
Circuitos com MOSFET
Circuitos com IGBT
Projetos eletrônicos de potência

⚠️ Importante

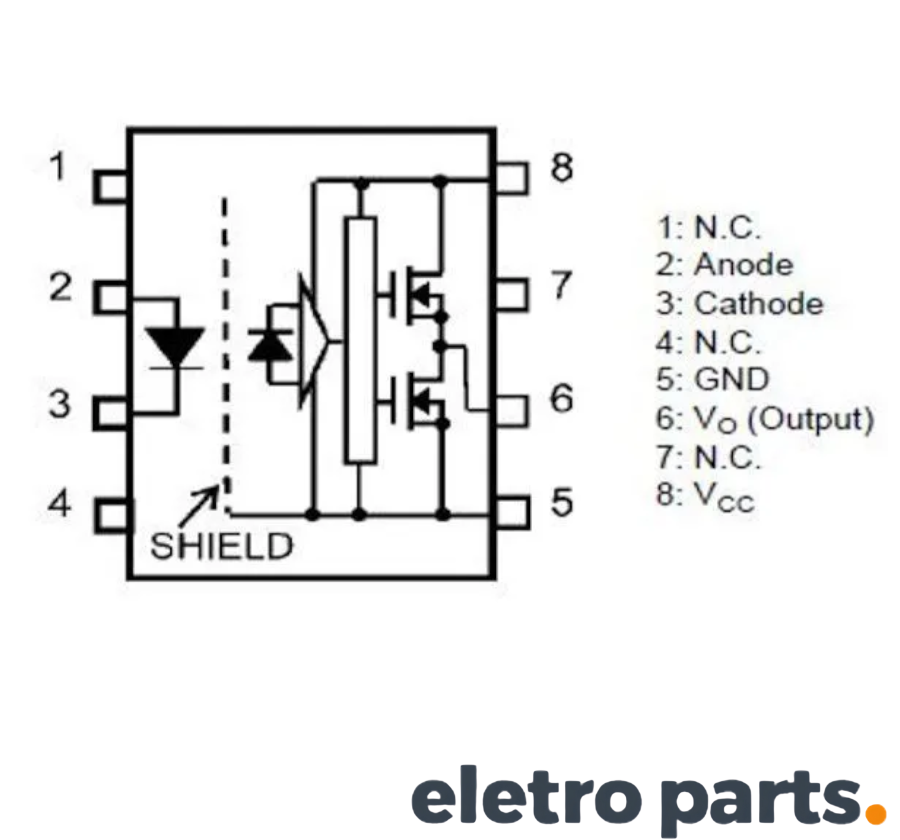

Verifique a pinagem e as condições de operação antes da instalação. Além disso, utilize o componente dentro dos limites especificados, pois dessa forma o funcionamento será seguro e eficiente.

📦 Conteúdo da embalagem

1 CI TLP352 Driver Isolado DIP-8
