CI MP3378 Controlador de LED p/ TV e Monitor – Backlight 4 Canais

📄 Descrição completa

O CI MP3378 é um controlador completo desenvolvido para aplicações de iluminação LED, especialmente em sistemas de backlight de monitores e TVs. Nesse sentido, o componente integra em um único chip um controlador WLED de 4 canais e um conversor buck de alta eficiência. Dessa forma, oferece uma solução compacta e eficiente para projetos eletrônicos que exigem controle preciso de iluminação.

Além disso, o MP3378 é capaz de controlar até quatro strings de LEDs, com corrente de até 350mA por canal. Assim, garante uniformidade na iluminação, graças à precisão de correspondência de corrente entre canais. Ao mesmo tempo, permite ajuste da corrente por meio de resistor externo, facilitando a configuração conforme a aplicação.

O circuito suporta tanto dimming analógico quanto PWM, permitindo controle preciso do brilho. Dessa maneira, atende diferentes necessidades de ajuste de luminosidade. Além disso, possui frequência de chaveamento programável, o que possibilita otimização do desempenho do sistema.

O conversor buck integrado conta com MOSFET interno e retificação síncrona, oferecendo alta eficiência e reduzindo perdas de energia. Assim, proporciona melhor desempenho térmico e maior confiabilidade. Ao mesmo tempo, o sistema inclui função de soft-start e modos de economia de energia.

O MP3378 possui diversas proteções integradas, incluindo sobrecorrente, sobretensão, subtensão, sobretemperatura e proteção contra curto ou circuito aberto nos LEDs. Consequentemente, aumenta a segurança e a durabilidade do circuito, evitando danos aos componentes.

Por fim, o CI é amplamente utilizado em aplicações de iluminação LED, sendo ideal para projetos de monitores, TVs e sistemas que exigem controle eficiente de backlight. Dessa forma, se torna uma solução completa e confiável para eletrônica de potência e iluminação.

⚙️ Especificações técnicas

Modelo: MP3378
Tipo: Controlador WLED + Conversor Buck

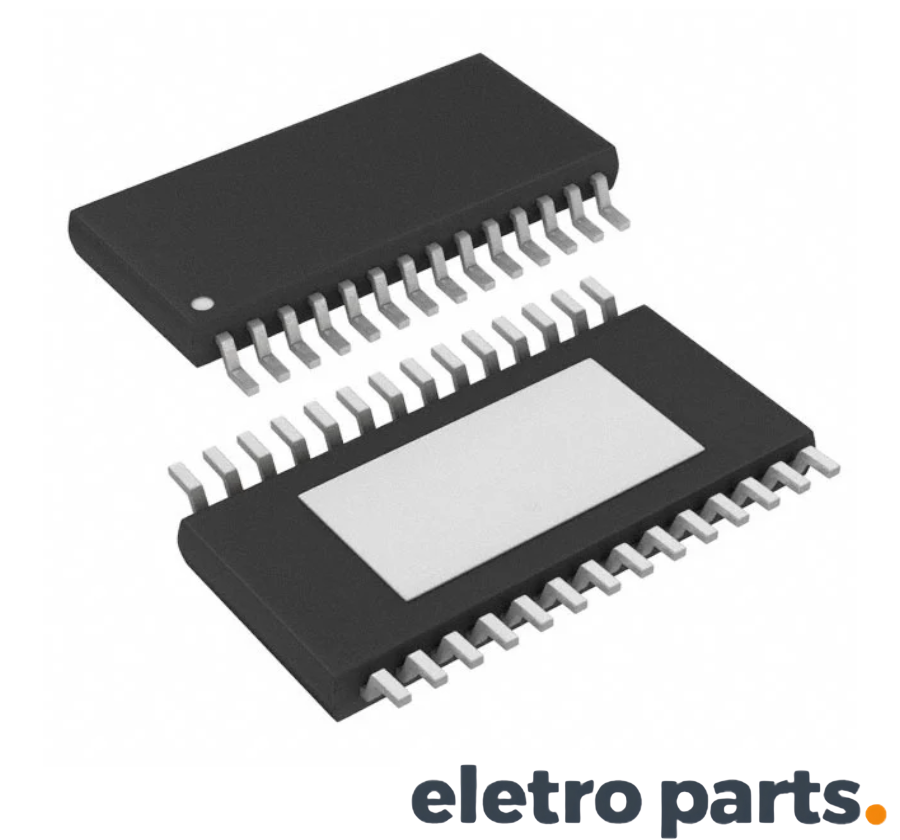

Encapsulamento: SOIC-28 / TSSOP-28EP
Tensão de entrada: até 24V
Número de canais: 4 canais
Corrente por canal: até 350mA
Controle de brilho: PWM e analógico
Frequência de chaveamento: programável / 235kHz típica
Frequência sincronizada: 250kHz a 2MHz
MOSFET interno: Sim (buck converter)
Proteções: OCP, OVP, UVP, OTP, curto e circuito aberto em LED
Temperatura de operação: proteção térmica integrada

🌿 Aplicações

Backlight de monitores
TVs LED
Sistemas de iluminação LED
Fontes chaveadas
Projetos eletrônicos de potência

⚠️ Importante

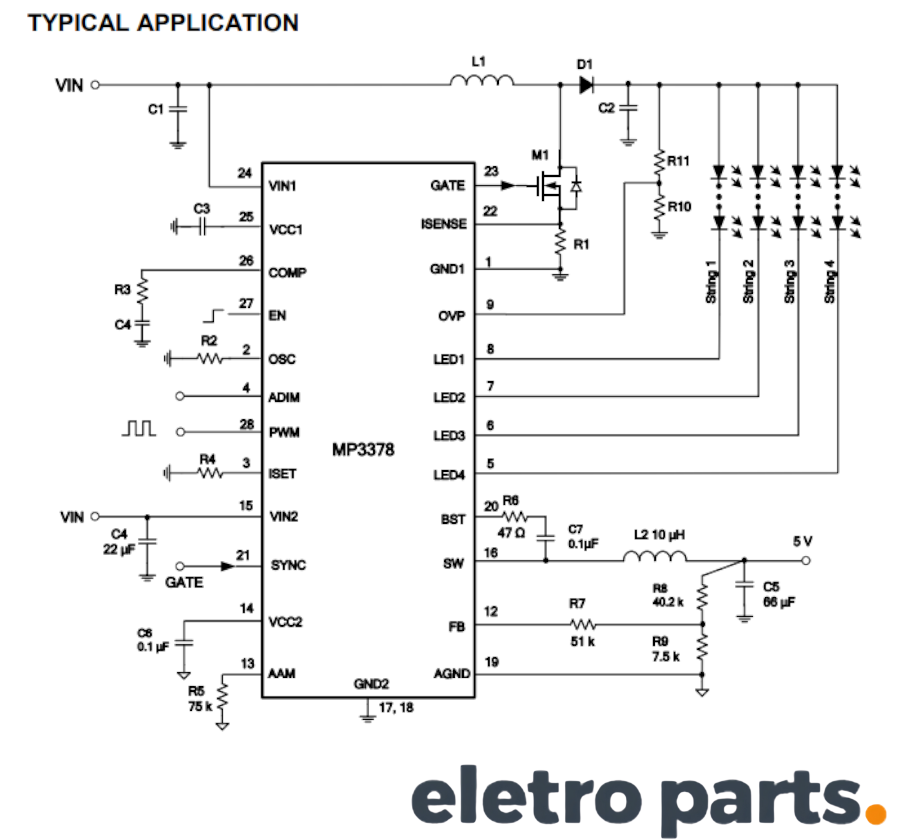

Verifique a pinagem e o circuito de aplicação antes da instalação. Além disso, utilize o componente dentro das especificações recomendadas, pois dessa forma garante maior segurança e desempenho.

📦 Conteúdo da embalagem

1 CI MP3378
