Chave Switch AZ-7120 Haste Longa 75mm 1NA 1NF 10A

⚙️ Sobre o produto

A Chave Switch AZ-7120 é um interruptor com atuador do tipo braço longo, indicado para sistemas que utilizam acionamento mecânico para alterar o estado dos contatos de um circuito. Além disso, o modelo possui haste de 75 mm, facilitando sua utilização em aplicações que necessitam detectar posição ou final de percurso.

A configuração dos contatos é 1NA + 1NF. Dessa forma, a chave disponibiliza um contato normalmente aberto e um contato normalmente fechado para integração ao circuito.

O componente também possui três terminais de conexão e duas posições de operação. Assim, a AZ-7120 pode atender diferentes configurações de circuitos de comando dentro das especificações informadas.

📏 Haste longa de 75 mm

A AZ-7120 utiliza um atuador do tipo braço longo com 75 mm. Dessa maneira, o movimento de uma peça, mecanismo ou parte móvel pode realizar o acionamento mecânico da chave.

Quando ocorre o acionamento, os contatos mudam de estado. Assim, o circuito pode utilizar essa alteração para executar a função definida no projeto.

Além disso, a haste longa permite utilizar a chave em sistemas que precisam identificar quando uma parte móvel alcançou determinada posição ou chegou ao final de seu percurso.

🔄 Configuração 1NA + 1NF

A chave possui configuração 1NA + 1NF, oferecendo um contato normalmente aberto e outro normalmente fechado.

Dessa forma, o acionamento mecânico permite alterar os estados dos contatos. Além disso, a estrutura possui três terminais para realizar as conexões necessárias ao circuito.

Essa configuração oferece diferentes possibilidades de integração em circuitos de comando. Por isso, é importante identificar corretamente os terminais e a função necessária para cada projeto.

🏭 Onde pode ser utilizada?

A Chave Switch AZ-7120 pode ser utilizada em diferentes sistemas que necessitam de acionamento mecânico, detecção de posição ou final de percurso. Entre suas aplicações estão:

• Máquinas industriais
• Sistemas de automação
• Esteiras
• Portões automáticos
• Equipamentos mecânicos
• Sistemas de controle de movimento
• Projetos eletroeletrônicos

Além disso, a haste longa de 75 mm permite que uma peça ou mecanismo realize o acionamento físico da chave.

Nesse momento, os contatos 1NA + 1NF mudam de estado e permitem que o circuito execute a função definida no projeto.

Dessa forma, a AZ-7120 pode atuar em sistemas que precisam identificar quando uma peça, mecanismo ou parte móvel atingiu determinada posição ou chegou ao final de seu percurso.

⚡ Características elétricas

A AZ-7120 possui corrente nominal informada de 10A para aplicações em corrente alternada dentro de suas especificações.

Além disso, o modelo suporta tensão de até 250VCA. Para aplicações em corrente contínua, por sua vez, a capacidade informada é de 0,5A em 125VDC.

Dessa maneira, é importante verificar tanto a tensão quanto a corrente do circuito antes da instalação do componente.

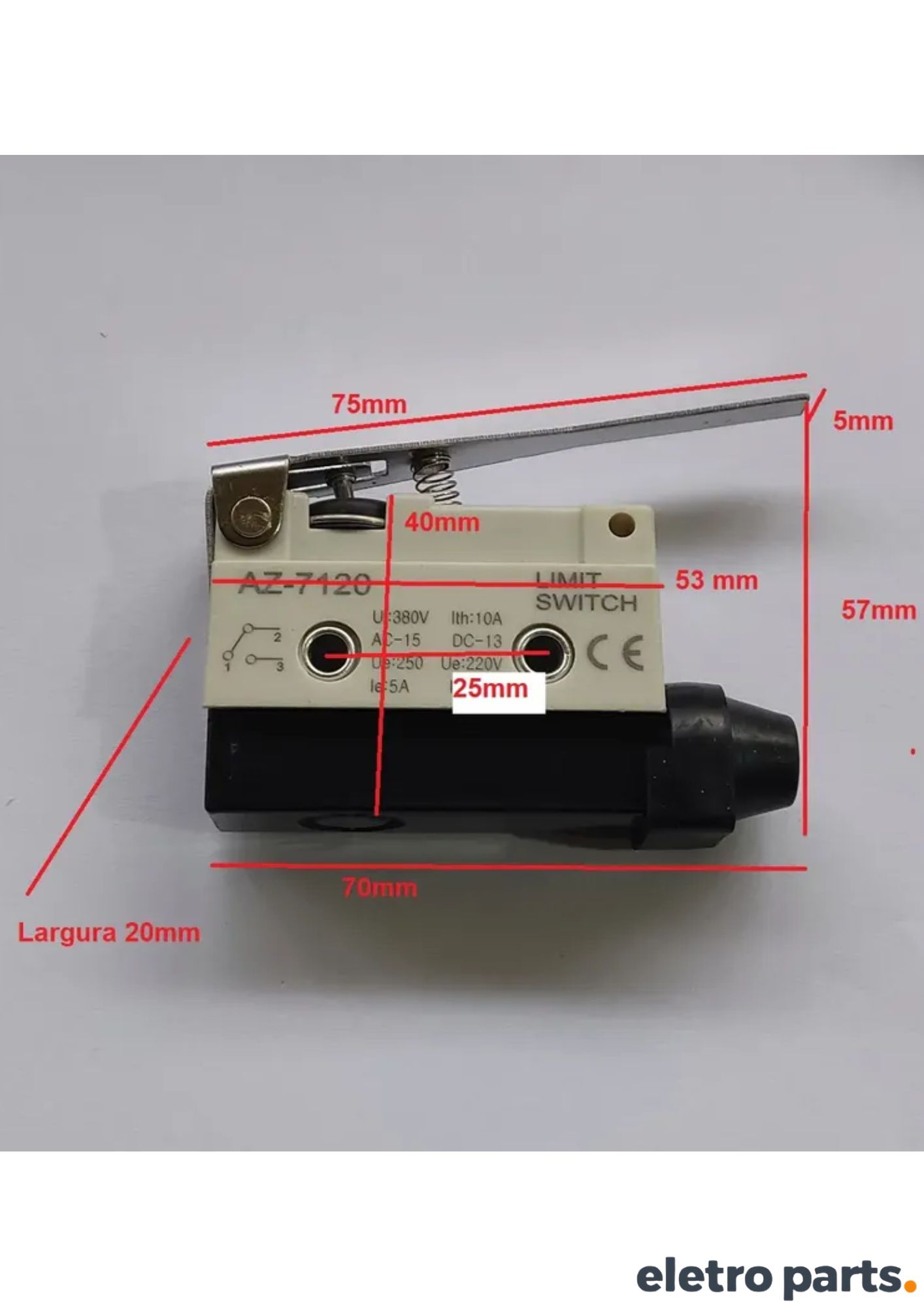

📋 Especificações técnicas

Modelo: AZ-7120
Tipo: Chave Switch / Micro Ruptor
Atuador: Braço longo
Comprimento da haste: 75 mm
Configuração dos contatos: 1NA + 1NF
Quantidade de terminais: 3
Posições de operação: 2
Corrente nominal: 10A
Tensão máxima informada em CA: 250VCA
Capacidade em corrente contínua: 0,5A em 125VDC
Material do corpo: Plástico
Indicação luminosa: Não possui LED

⭐ Principais características

O atuador de braço longo é uma das principais características da AZ-7120. Além disso, sua haste possui 75 mm, oferecendo um ponto de acionamento mecânico alongado.

A configuração 1NA + 1NF permite utilizar os estados normalmente aberto e normalmente fechado. Por sua vez, os três terminais possibilitam a conexão ao circuito.

O componente possui corrente nominal de 10A em corrente alternada dentro das especificações informadas. Além disso, trabalha com tensão de até 250VCA.

Para corrente contínua, a especificação informada é de 0,5A em 125VDC. Portanto, as características elétricas do circuito devem ser verificadas antes da instalação.

❓ Perguntas frequentes

Para que serve a Chave Switch AZ-7120?
Ela pode ser utilizada para acionamento mecânico, detecção de posição ou identificação de final de percurso. Por exemplo, uma peça móvel pode acionar sua haste ao atingir determinado ponto do sistema.

Onde a AZ-7120 pode ser utilizada?
Ela pode ser utilizada em máquinas industriais, automação, esteiras, portões automáticos, equipamentos mecânicos, sistemas de controle de movimento e projetos eletroeletrônicos.

Qual é o comprimento da haste?
A haste possui 75 mm. Além disso, o atuador é do tipo braço longo.

Qual é a configuração dos contatos?
A chave possui configuração 1NA + 1NF. Ou seja, disponibiliza um contato normalmente aberto e outro normalmente fechado.

Quantos terminais possui?
O modelo possui 3 terminais de conexão. Além disso, conta com duas posições de operação.

Qual corrente a AZ-7120 suporta?
A corrente nominal informada é de 10A para aplicações em corrente alternada dentro das especificações do componente.

Qual é a tensão máxima informada?
Em corrente alternada, a tensão máxima informada é de 250VCA. Por sua vez, para corrente contínua, a especificação fornecida é de 0,5A em 125VDC.

A AZ-7120 possui LED?
Não. Nesse caso, o modelo não possui indicação luminosa LED.

📦 Conteúdo

1 Chave Switch AZ-7120 com Haste Longa de 75 mm.
