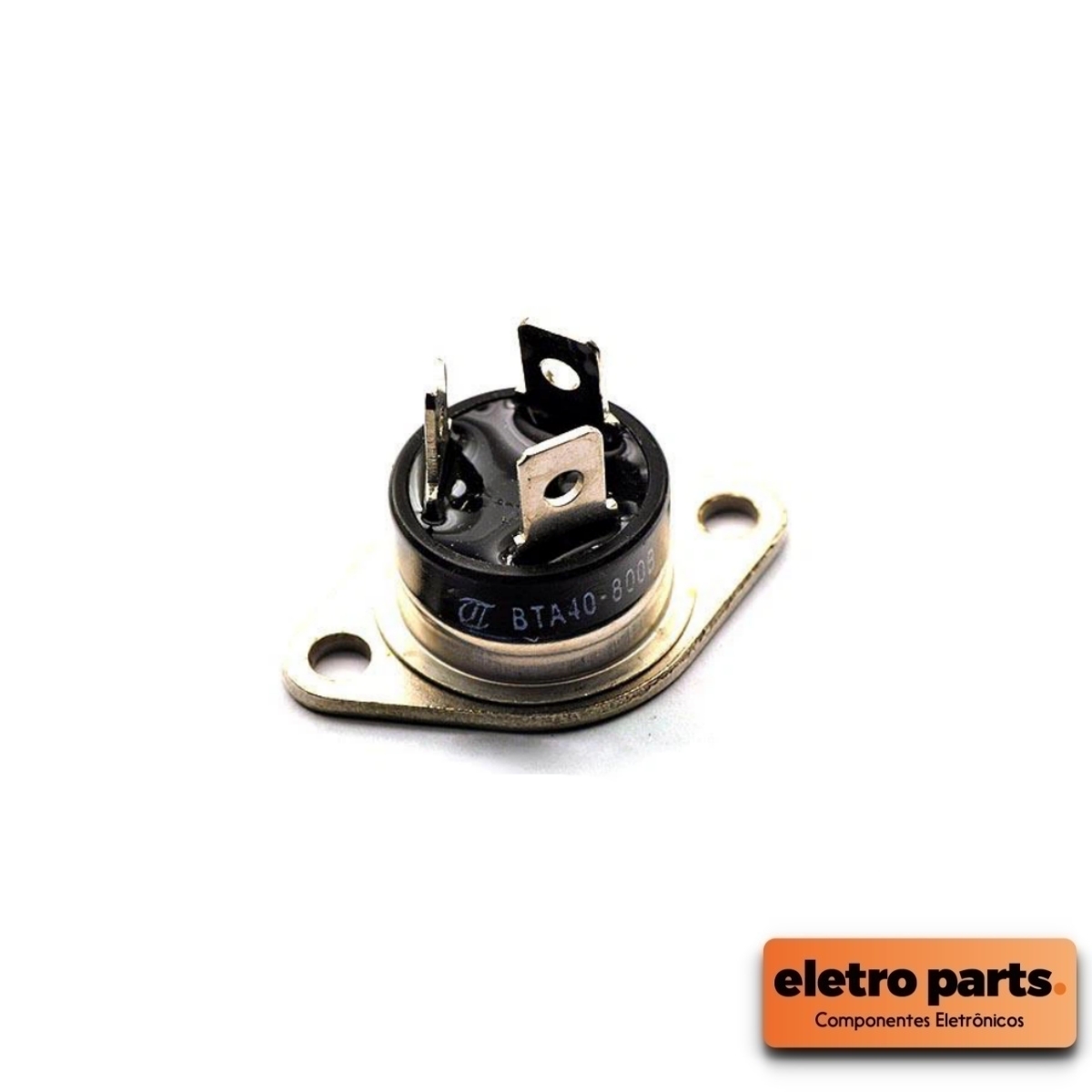

Transistor BTA40-800

⚡ Triac BTA40-800 – 800V / 40A

📌 Descrição Geral

O BTA40-800 é um triac de alto desempenho, ideal para comutação em corrente alternada (AC), capaz de controlar cargas de até 40 amperes com tensão de bloqueio de 800V. Ele é amplamente utilizado em circuitos de potência como dimmers, soft-starters, controle de aquecimento e acionamento de motores. Possui encapsulamento TO-3P (ou RD91), com isolação entre o corpo e o dissipador.

⚙️ Especificações Técnicas

• Tipo: Triac (TRIode for Alternating Current)

• Código: BTA40-800

• Tensão máxima de bloqueio (V_DRM): 800V

• Corrente RMS de condução (I_T(RMS)): 40A

• Corrente de pico não repetitiva (I_TSM): 400A (8,3ms)

• Tensão de disparo (Gate Trigger Voltage V_GT): Máx. 2,5V

• Corrente de disparo da porta (I_GT): Máx. 50mA

• Modo de disparo: Quadrantes I, II e III

• Encapsulamento: TO-3P / RD91 (isolado)

• Temperatura de operação: -40°C a +125°C

• Montagem: Dissipador obrigatório com pasta térmica

✅ Aplicações Comuns

• Controle de potência AC

• Dimmers para iluminação

• Soft-starters para motores

• Reguladores de temperatura

• Dispositivos industriais de comutação AC

📦 Informações Adicionais

• Isolação da cápsula: Sim (2500V entre terminal e dissipador)

• Refrigeração: Dissipador obrigatório acima de 5A

• Montagem: Com parafuso e pasta térmica

• Compatibilidade: Substitui modelos como BTA41-800 ou BTB40-800 (verificar encapsulamento)

📁 Alternativas / Equivalentes

• BTA41-800 – Mesmo desempenho, encapsulamento maior

• BTB40-800 – Mesmas características, porém sem isolação na cápsula
