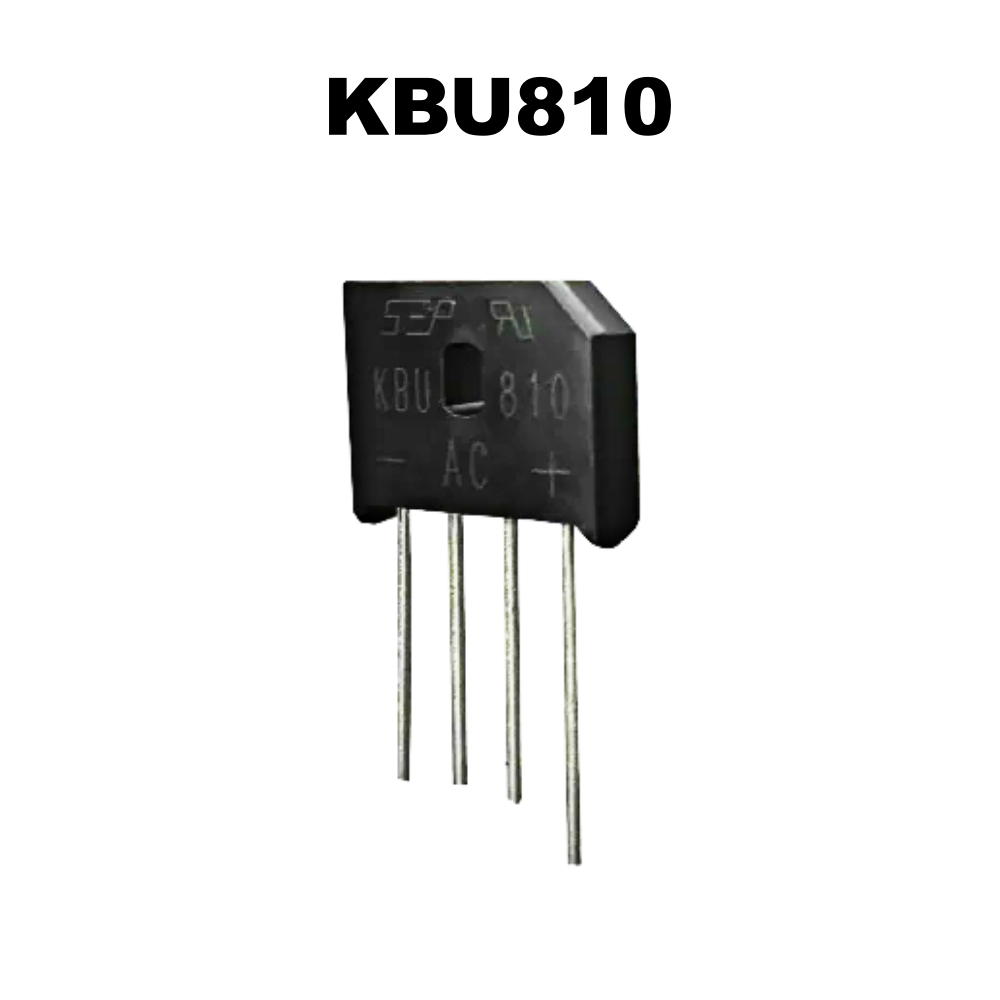

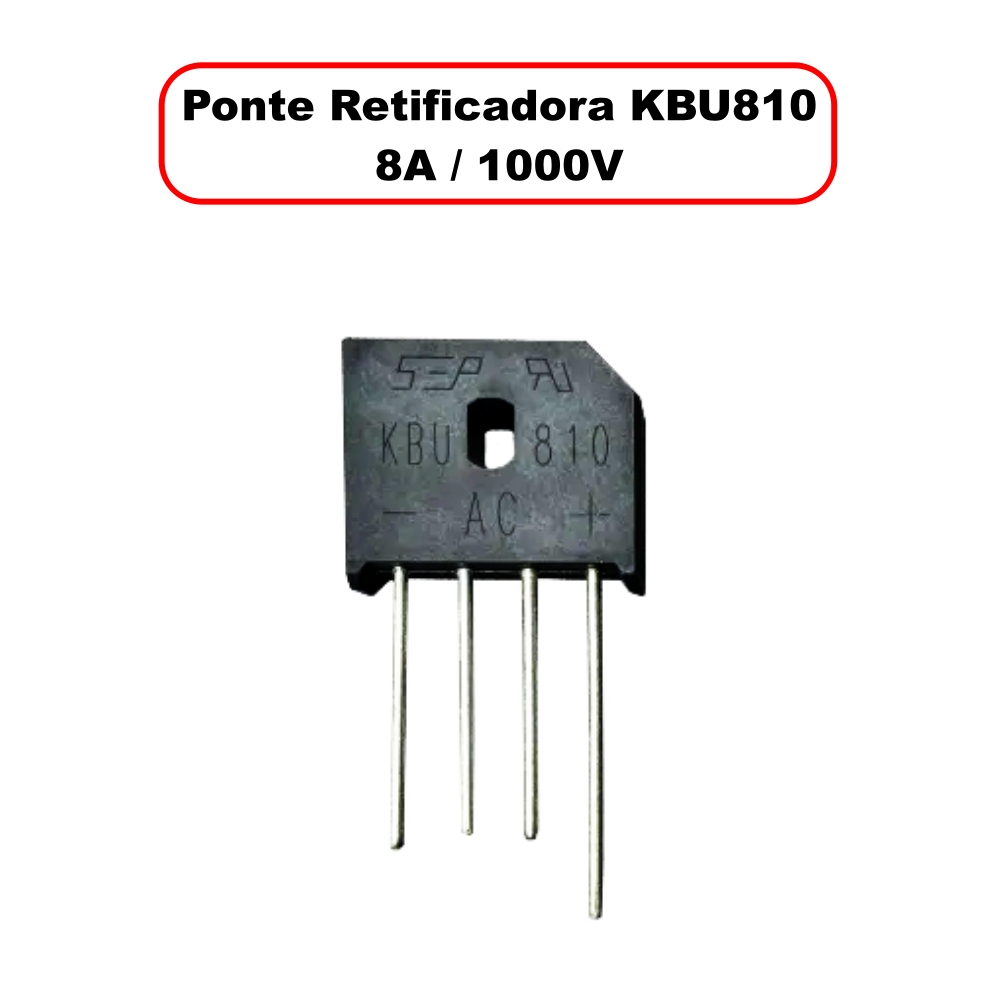

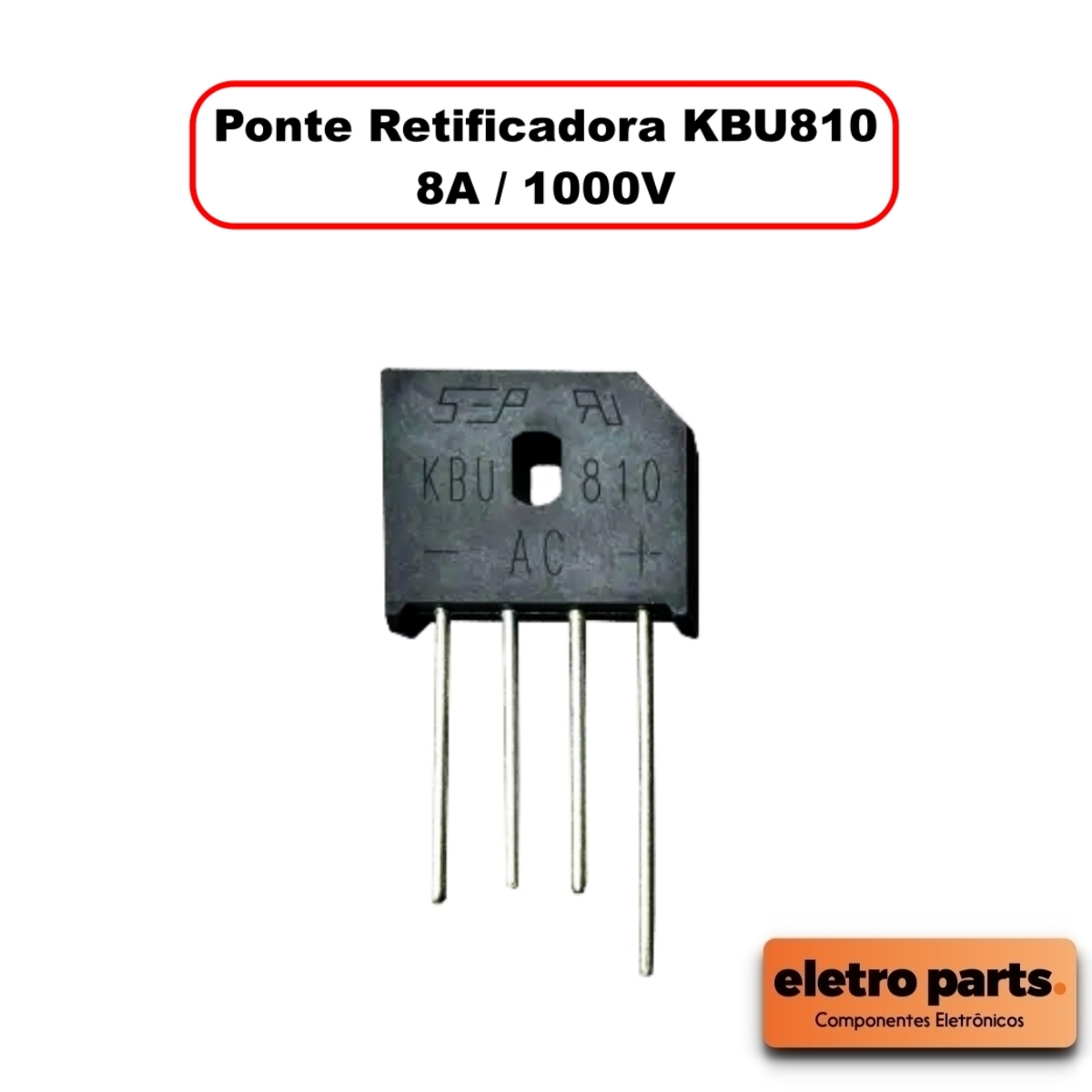

Ponte Retificadora KBU810 – 8A / 1000V – Unidade

Diodo KBU810 – Ponte Retificadora 8A / 1000V

Ponte Diodo

O KBU810 é uma ponte retificadora monofásica compacta e eficiente, projetada para conversão de corrente alternada (AC) em corrente contínua (DC), com capacidade de 8 amperes e tensão reversa de até 1000V. Perfeita para aplicações de média potência como fontes de alimentação, circuitos industriais e eletrônicos em geral.

📋 Especificações Técnicas:

• Modelo: KBU810

• Tipo: Ponte Retificadora Monofásica (onda completa)

• Corrente Contínua Máxima (IF): 8A

• Tensão Máxima Reversa (VRRM): 1000V

• Corrente de Pico (IFSM): até 200A (8,3ms, ciclo único)

• Queda de Tensão Direta (VF): ~1.1V por diodo

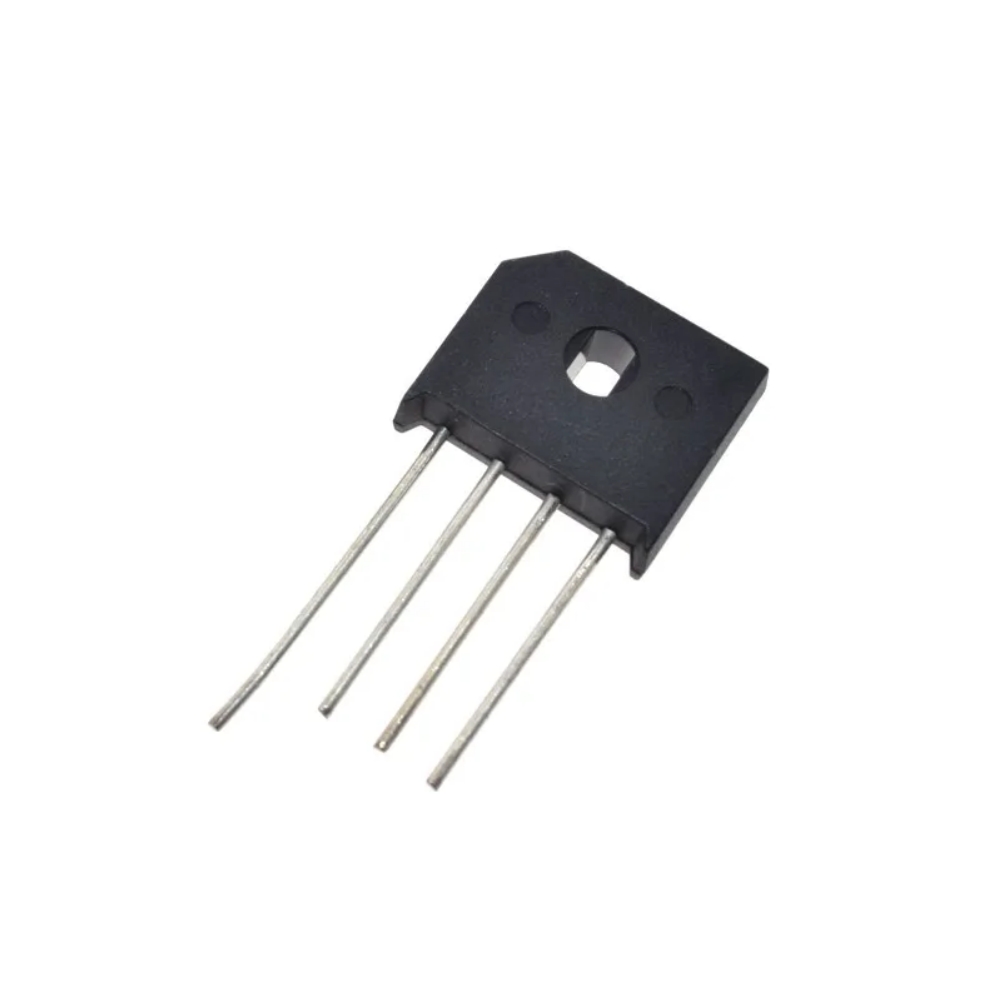

• Encapsulamento: KBU (com furo para fixação)

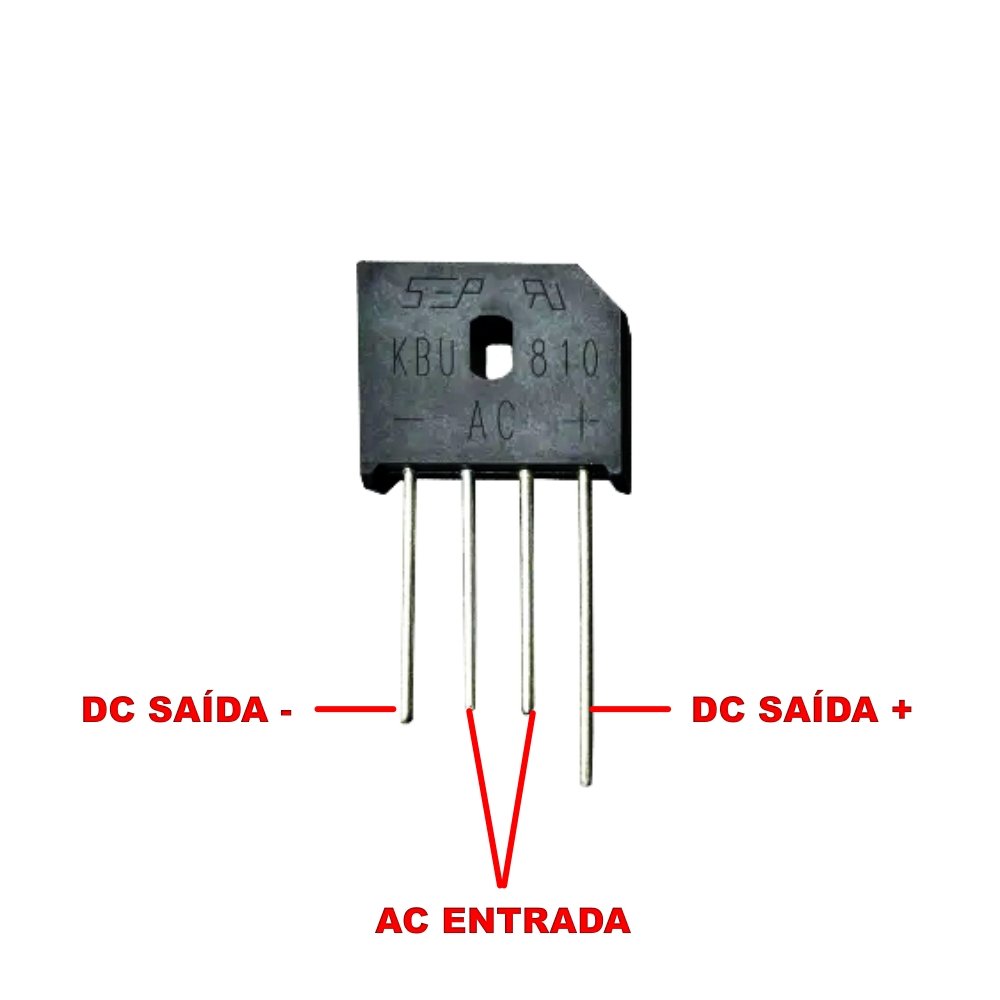

• Número de Terminais: 4 (AC ~ / AC ~ / + / –)

• Temperatura de operação: -55°C a +150°C

• Isolamento com dissipador: sim, se necessário

📐 Dimensões Aproximadas (mm):

• Largura: ~21 mm

• Altura (sem terminais): ~20 mm

• Espessura: ~4 mm

• Comprimento dos terminais: ~17 mm

• Furo central de fixação: ~5 mm

✅ Aplicações Comuns:

• Fontes de alimentação AC/DC

• Carregadores de baterias

• Equipamentos industriais

• Inversores e nobreaks

• Sistemas de energia solar

• Projetos de automação

⚠️ Observações Importantes:

• Produto novo, de excelente qualidade.

• Verifique as especificações elétricas do seu projeto antes da instalação.

• Recomendado o uso de dissipador para melhor desempenho térmico.

• Ideal para manutenção, reposição ou projetos eletrônicos.
