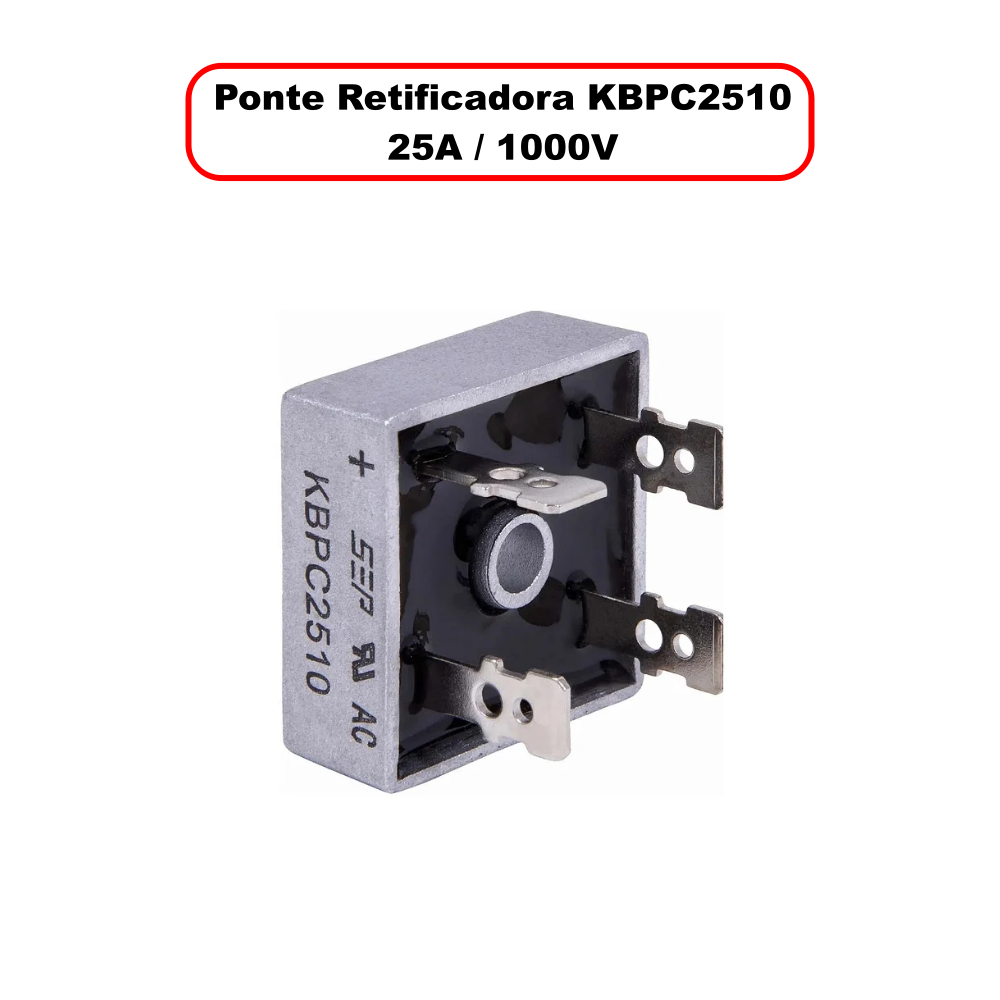

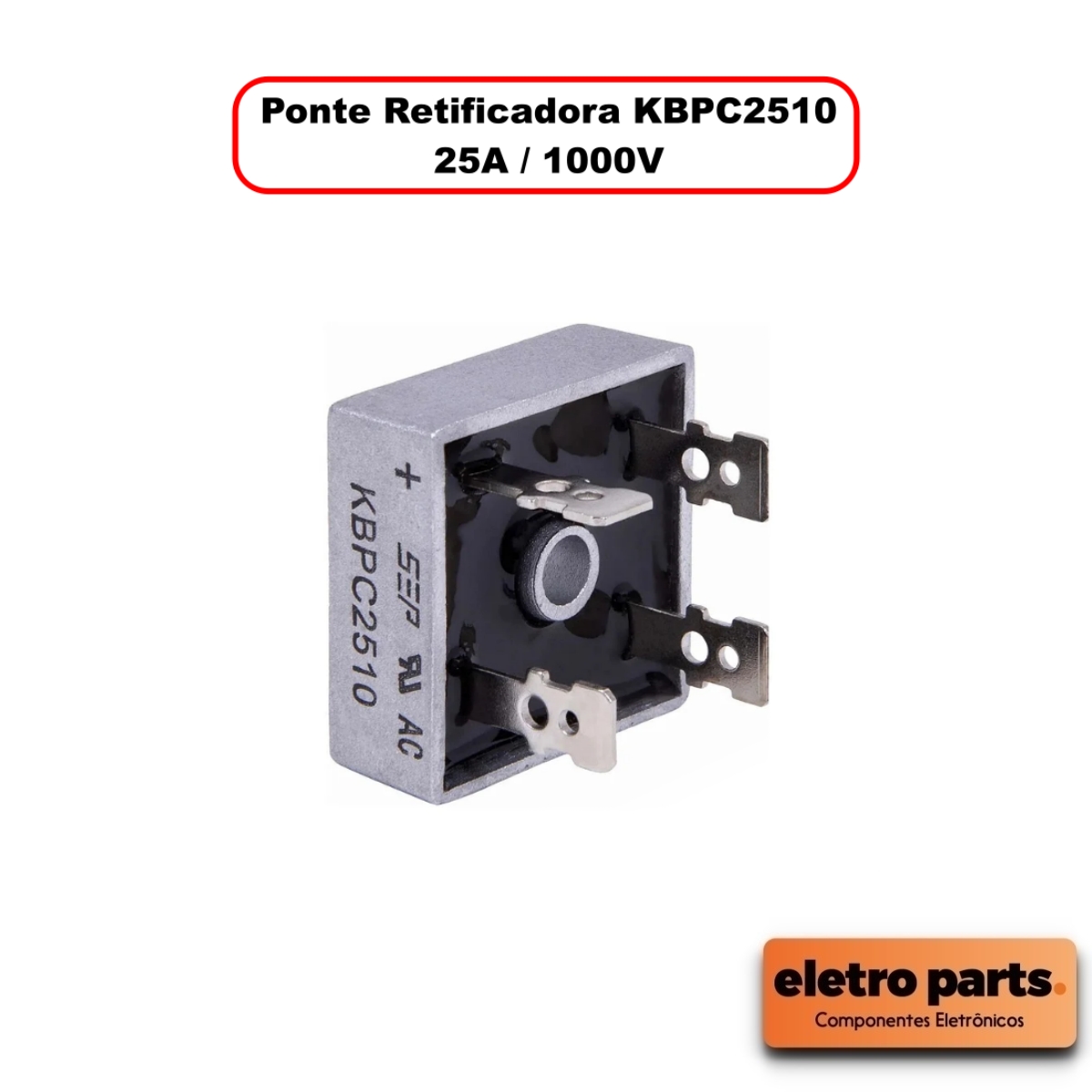

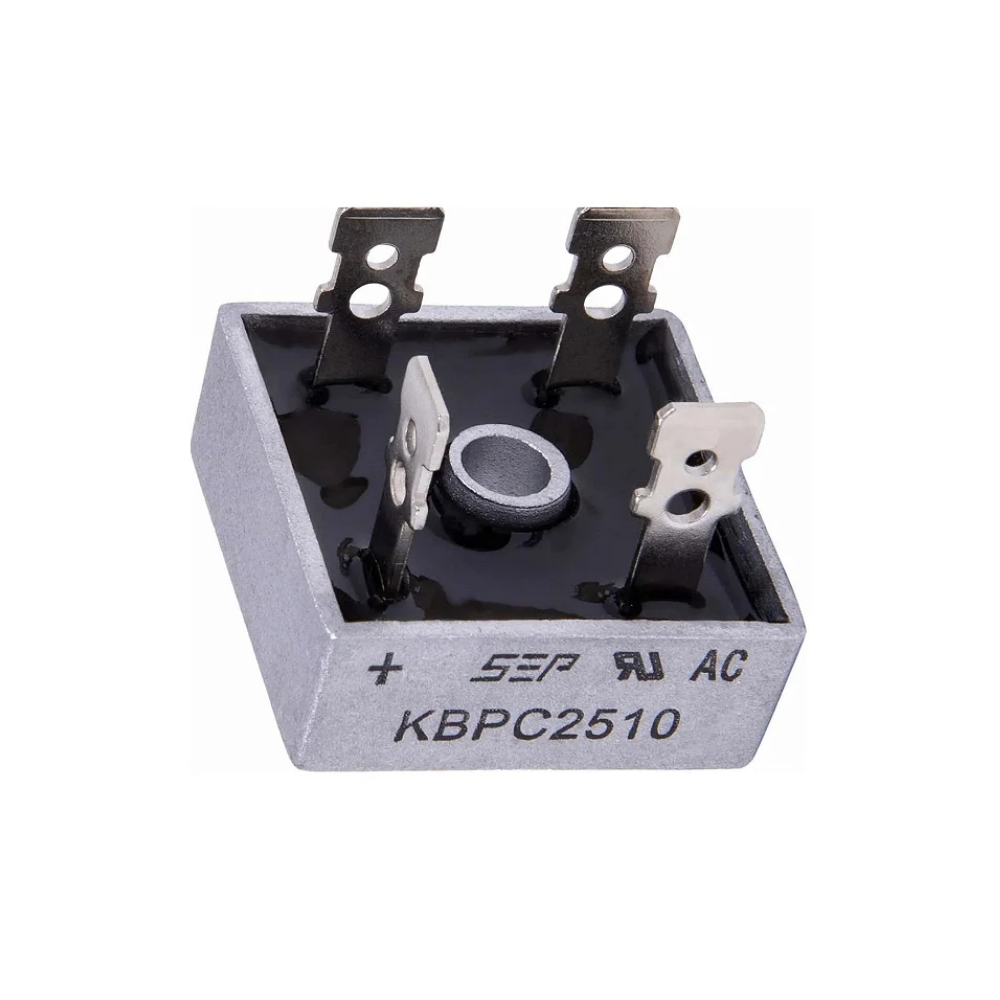

Ponte Retificadora KBPC2510 – 25A / 1000V – Unidade

Diodo KBPC2510 – Ponte Retificadora 25A / 1000V

A KBPC2510 é uma ponte retificadora monofásica de alta corrente, ideal para aplicações que exigem conversão AC para DC de forma robusta e eficiente. Com capacidade de até 25 amperes e tensão reversa máxima de 1000 volts, é indicada para sistemas de energia, fontes industriais, inversores e nobreaks.

📋 Especificações Técnicas:

• Modelo: KBPC2510

• Tipo: Ponte Retificadora Monofásica (onda completa)

• Corrente Máxima Contínua (IF): 25A

• Tensão Reversa Máxima (VRRM): 1000V

• Corrente de Pico (IFSM): até 300A (ciclo de 8,3ms)

• Queda de Tensão Direta (VF): ~1.1V por diodo

• Encapsulamento: KBPC (com furo de fixação central)

• Montagem: Chassis / dissipador

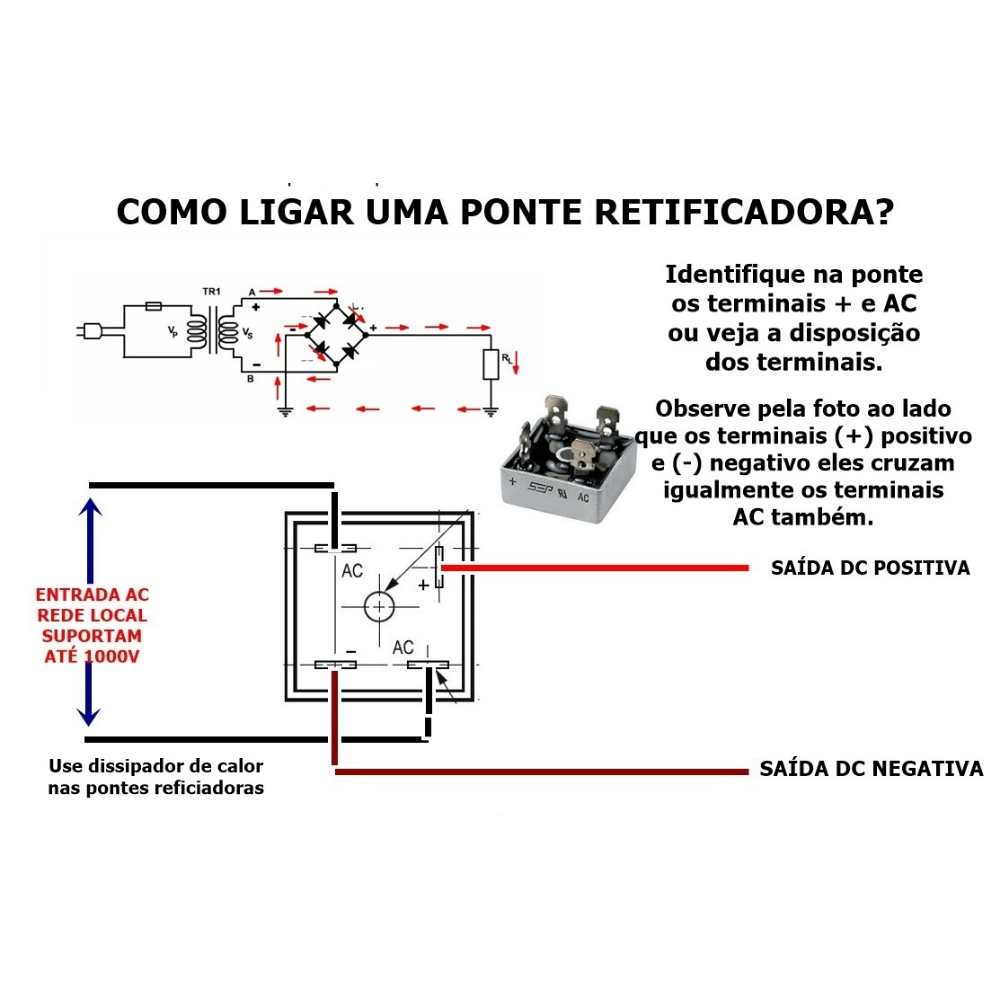

• Terminais: Faston ou para solda (4 terminais: AC, AC, +, –)

• Temperatura de operação: -55°C a +150°C

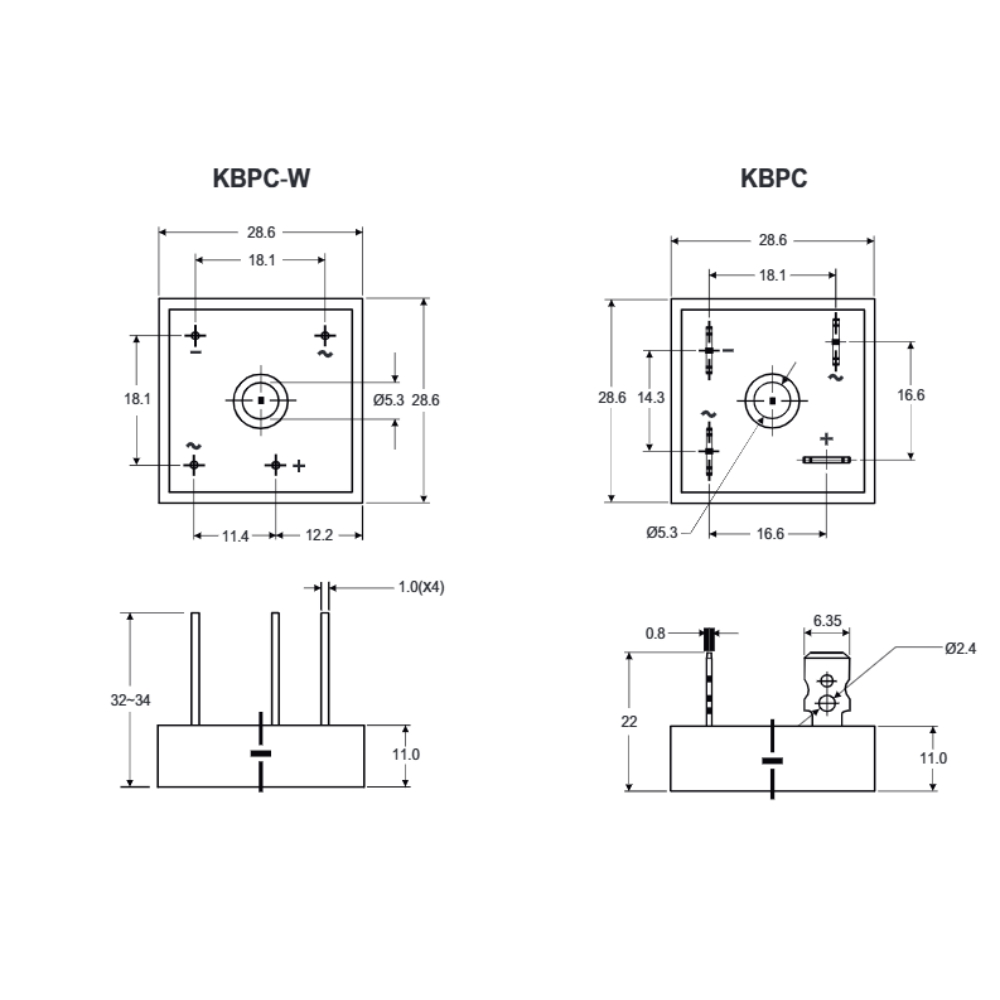

📐 Dimensões Aproximadas (mm):

• Corpo (quadrado): 28 mm x 28 mm

• Altura (sem pinos): ~10 mm

• Altura total com pinos: ~22 mm

• Distância entre pinos (centro a centro): ~5 mm

• Furo de fixação central: Ø 5 mm

✅ Aplicações Comuns:

• Fontes de alimentação industriais

• Inversores e nobreaks

• Sistemas de carregamento de baterias

• Equipamentos de solda e ferramentas elétricas

• Retificação de corrente em circuitos de alta potência

⚠️ Observações Importantes:

• Produto novo e de alta qualidade.

• Pode ser fixado em dissipador de calor para melhor desempenho térmico.

• Verifique sempre as especificações do seu projeto antes de instalar.
