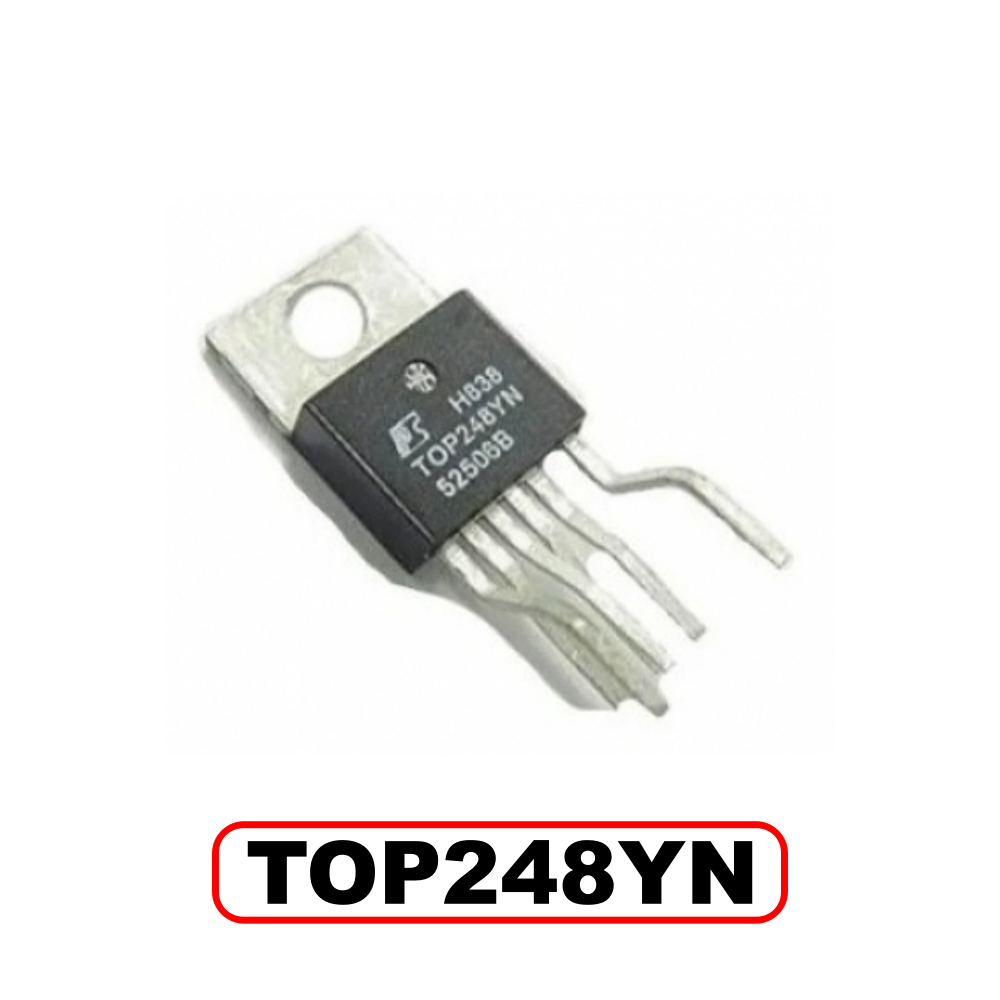

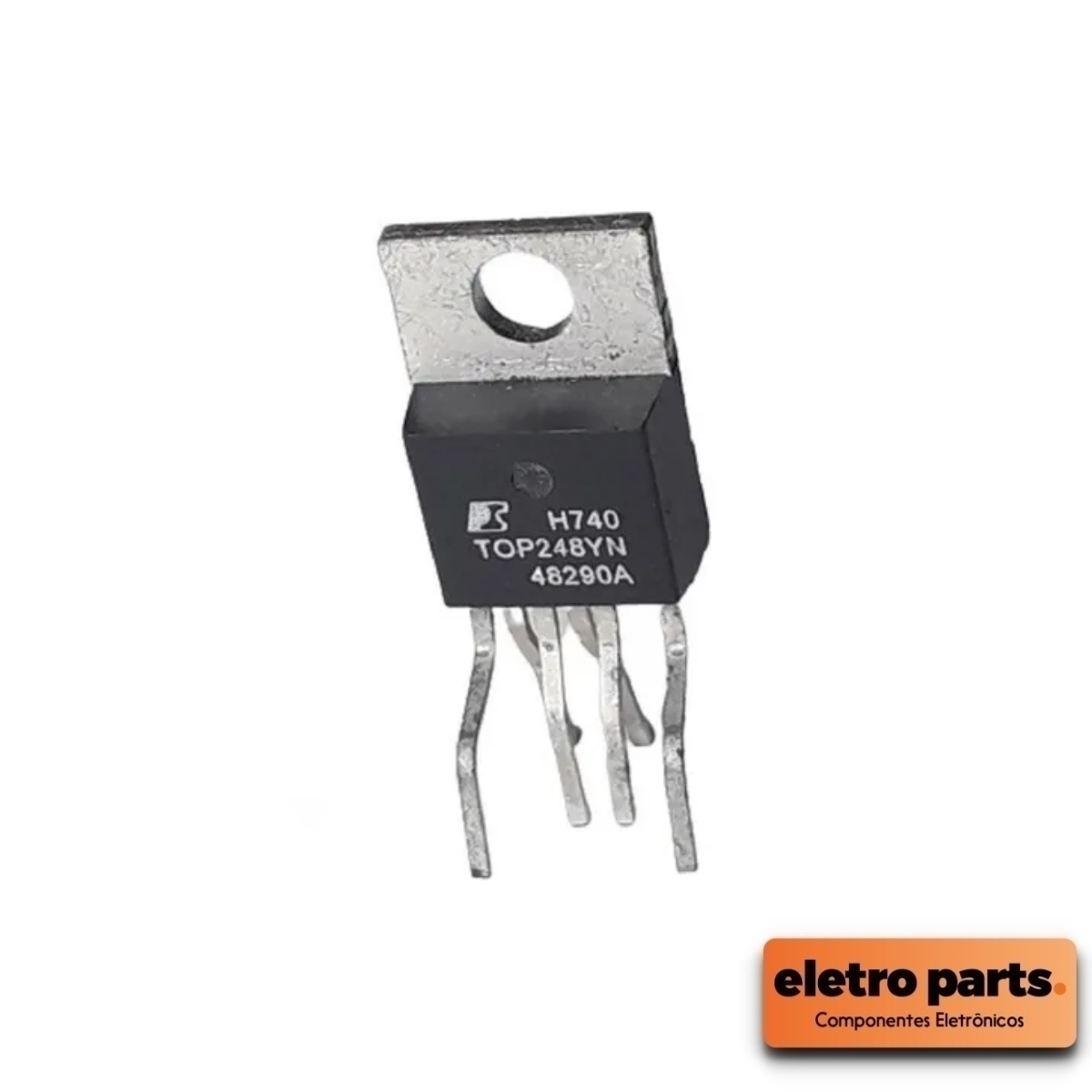

Circuito Integrado TOP248 YN

TOP248YN – CI Controlador para Fonte Chaveada | Linha TOPSwitch-GX

O TOP248YN é um circuito integrado da linha TOPSwitch-GX, projetado para aplicações em fontes de alimentação chaveadas (SMPS) de média e alta potência. Ele integra em um único componente o MOSFET de potência, controlador PWM, driver e circuitos de proteção, reduzindo significativamente o número de componentes externos e otimizando o espaço da placa.

Com alto desempenho e confiabilidade, o TOP248YN é indicado para projetos que exigem maior capacidade de corrente e potência, como em eletrodomésticos, sistemas industriais, automação, e equipamentos eletrônicos em geral.

🔧 Especificações Técnicas:

• Modelo: TOP248YN

• Família: TOPSwitch-GX

• Encapsulamento: TO-220-7C

• Tensão de operação (Drain): até 700V

• Potência de saída típica:

  • Até 90W com ventilação forçada

  • Até 50W com refrigeração natural

• Corrente máxima (Drain): ~2,3A

• Modo burst para alta eficiência em standby

• Proteções internas contra:

  • Sobretensão

  • Sobretemperatura

  • Sobrecarga

  • Reinício automático em falhas

✅ Vantagens do TOP248YN:

• Reduz a complexidade do circuito da fonte

• Operação eficiente e silenciosa

• Excelente desempenho térmico

• Ideal para fontes de médio e alto rendimento

• Substituto direto em diversas placas eletrônicas

📦 Aplicações Comuns:

• Fontes chaveadas industriais e residenciais

• Equipamentos de automação

• Eletrodomésticos (micro-ondas, TVs, refrigeradores, etc.)

• Projetos eletrônicos com maior exigência de potência

Ideal para técnicos, reparadores e desenvolvedores de fontes chaveadas. Produto pronto para uso em montagem e manutenção de circuitos eletrônicos.
