Circuito Integrado LNK364PN

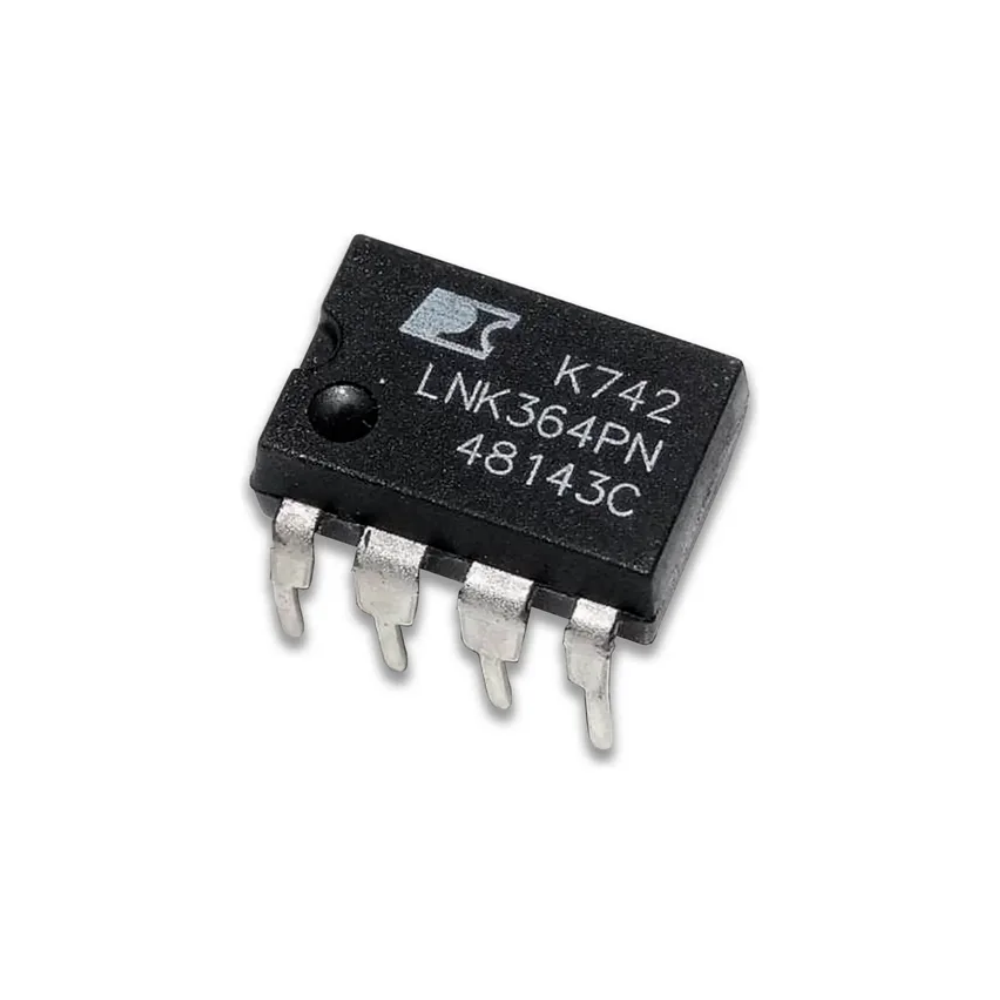

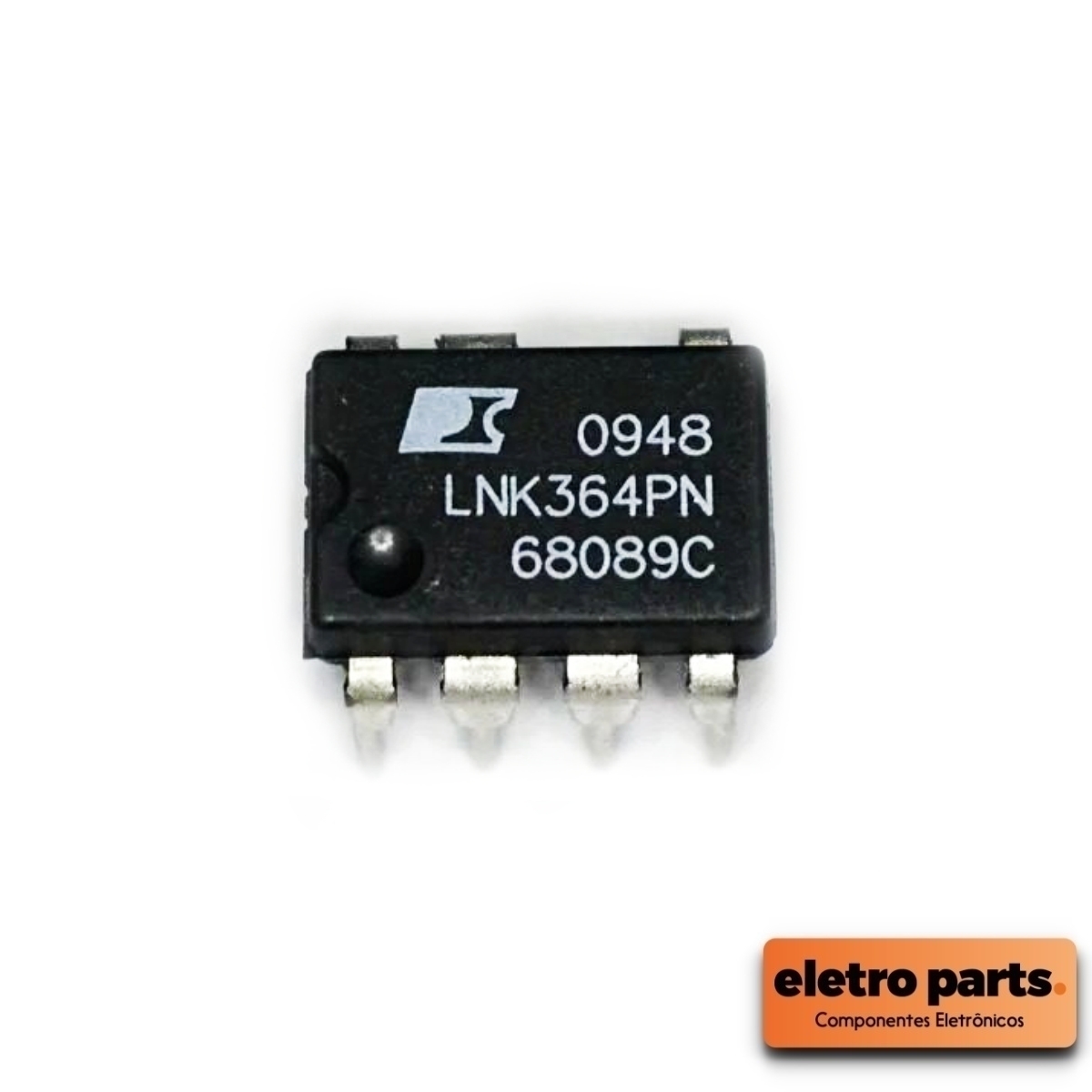

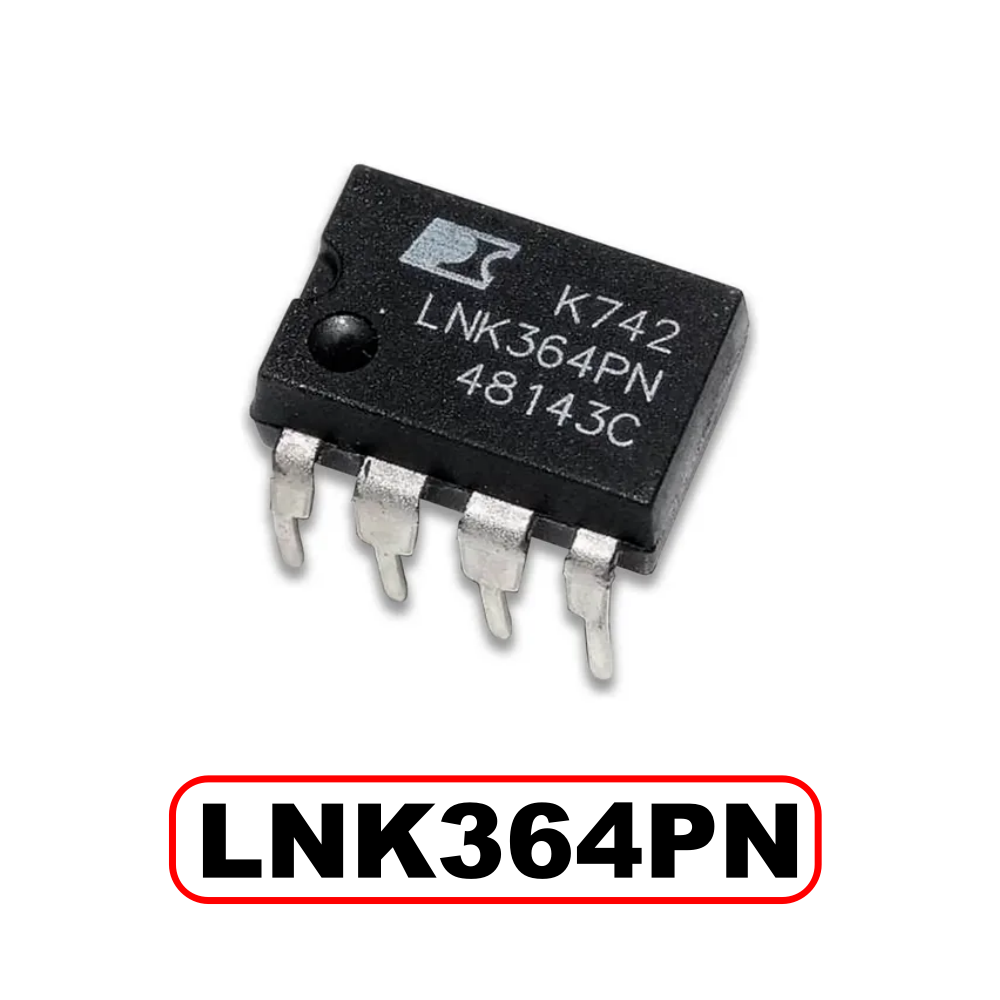

LNK364PN – CI Controlador de Fonte Chaveada Off-Line | Série LinkSwitch-II

O LNK364PN é um circuito integrado da linha LinkSwitch-II, projetado para aplicações em fontes de alimentação chaveadas off-line. Este CI integra em um único encapsulamento o MOSFET de potência, controlador PWM, circuito de proteção e driver, permitindo o desenvolvimento de fontes simples, eficientes e compactas, com excelente desempenho e confiabilidade.

Ideal para aplicações em eletrodomésticos, equipamentos eletrônicos, sistemas de automação e produtos de consumo, o LNK364PN é amplamente utilizado em fontes de baixa potência e alto rendimento.

🔧 Especificações Técnicas:

• Modelo: LNK364PN

• Família: LinkSwitch-II

• Encapsulamento: DIP-8 (Plástico, com pinos)

• Tensão de operação (Drain): até 700V

• Potência de saída típica:

  • Até 5,5W em fontes sem ventilação (entrada 85-265VAC)

  • Até 3,1W em fontes com entrada de 85-265VAC

• Frequência de operação: ~66 kHz (com controle por modo de corrente)

• Alta eficiência (>75%) com baixo consumo em standby

• Proteções integradas:

  • Sobretensão

  • Sobretemperatura

  • Subtensão

  • Sobrecarga

  • Reinicialização automática

• Corrente de saída limitada internamente

• Baixa emissão eletromagnética (EMI)

• Não requer optoacoplador em muitos projetos

✅ Vantagens:

• Reduz o número de componentes externos

• Ideal para projetos compactos e de baixo custo

• Alta confiabilidade e eficiência

• Compatível com fontes isoladas e não isoladas

• Simples de implementar mesmo em placas pequenas

📦 Aplicações Comuns:

• Fontes de alimentação de baixa potência

• Carregadores de bateria

• Eletrodomésticos

• Equipamentos de automação e controle

• Fontes embarcadas em dispositivos eletrônicos

Ideal para técnicos, projetistas e hobbistas que desejam montar ou reparar fontes chaveadas compactas e seguras. Produto pronto para uso em reparos eletrônicos e projetos.
