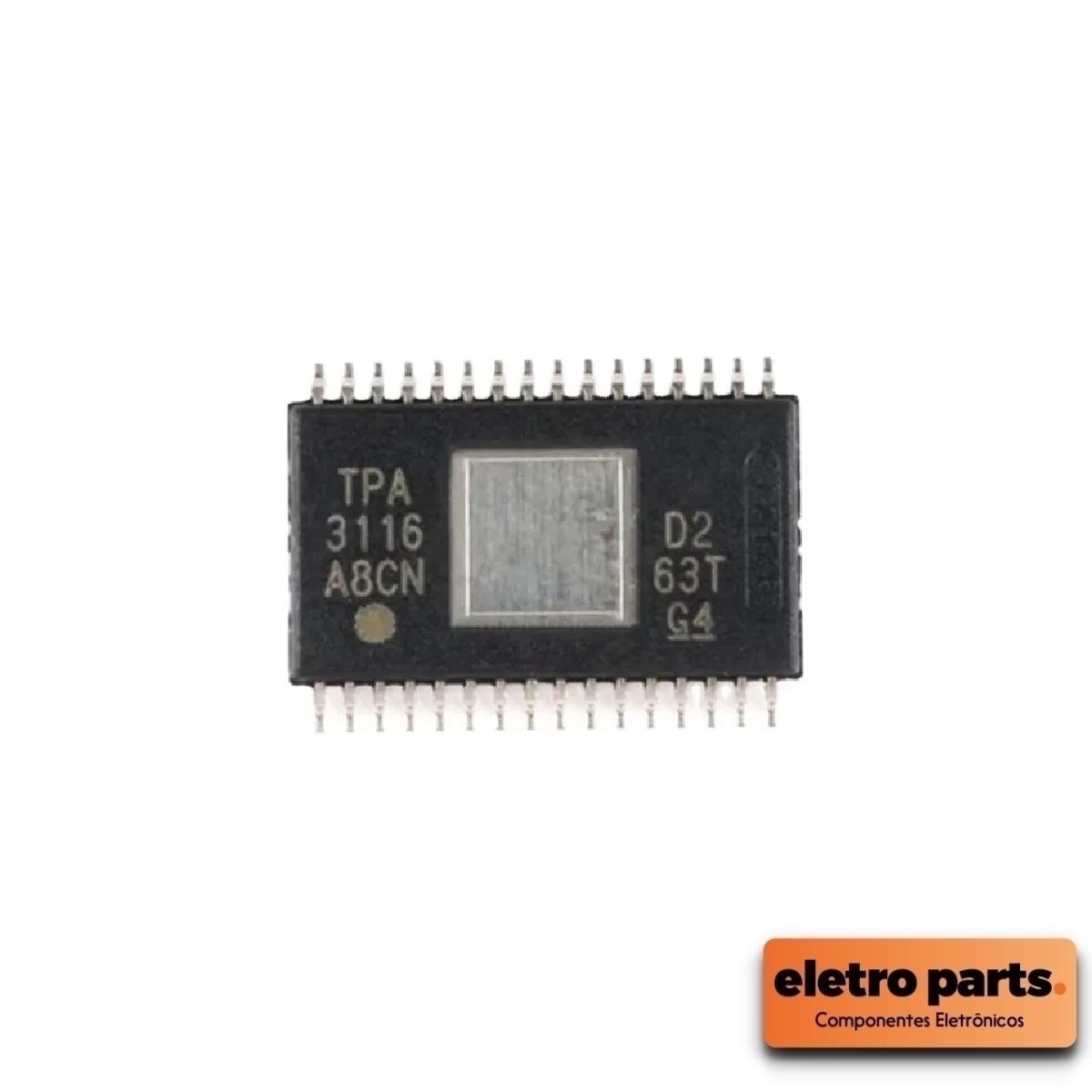

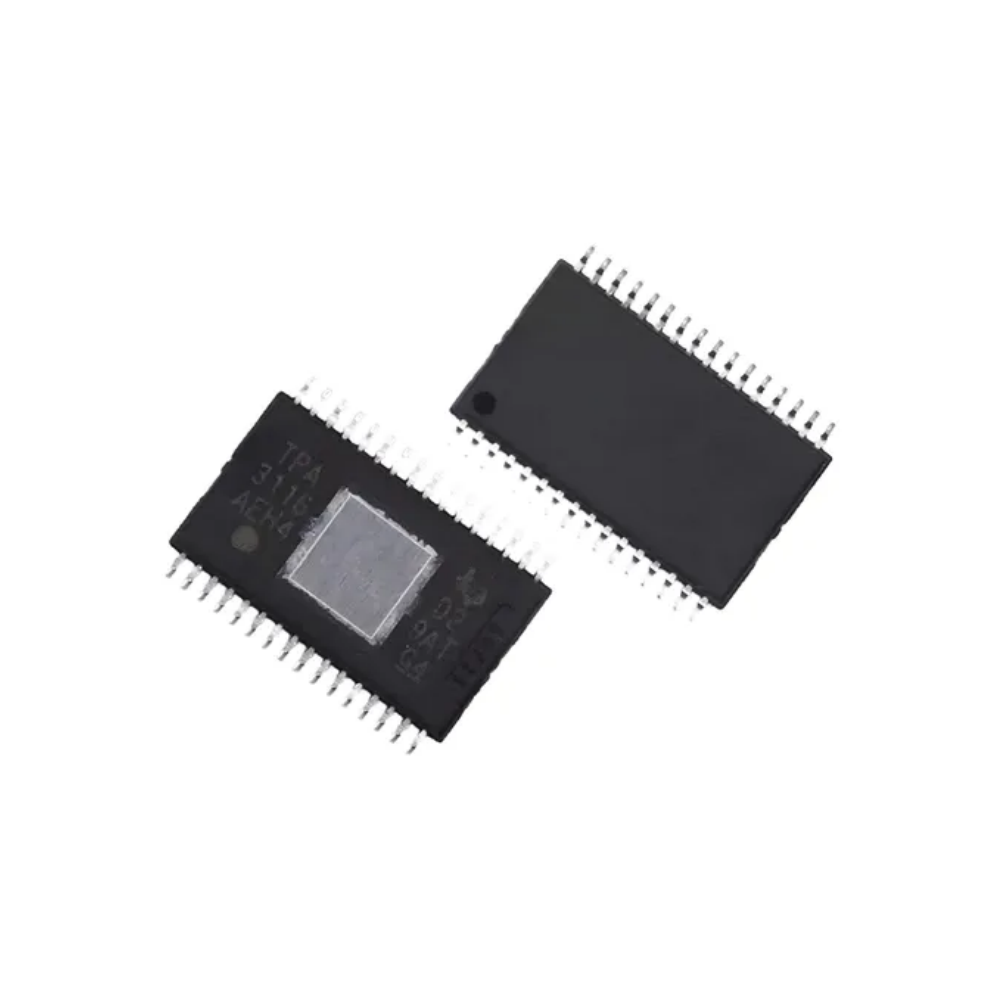

C.I. TPA3116D2 – Amplificador Digital Classe D – SMD

C.I. TPA3116D2 – Amplificador Digital Classe D – SMD

O TPA3116D2 é um circuito integrado amplificador de áudio digital classe D de alta eficiência, com encapsulamento SMD (montagem em superfície). Suporta operação em estéreo ou mono (BTL), com baixa distorção e alta qualidade sonora, sendo amplamente utilizado em módulos amplificadores de áudio, caixas ativas, soundbars e projetos DIY.

Projetado pela Texas Instruments, o TPA3116 é conhecido por seu alto desempenho, baixo aquecimento e excelente relação sinal/ruído, podendo entregar até 50W por canal em estéreo (com fonte adequada).

✅ Características Técnicas:

• Modelo: TPA3116D2

• Tipo: Amplificador Classe D (Digital)

• Canais: 2 (estéreo) ou 1 (mono em BTL)

• Potência: até 2×50W (estéreo, @21V, 4Ω)

• Tensão de alimentação: 4,5V a 26V

• Eficiência: >90%

• THD+N: <0,1%

• Encapsulamento: HTSSOP-32 (SMD)

• Proteções integradas: sobrecorrente, sobretemperatura, subtensão e curto

📦 Aplicações Comuns:

• Módulos amplificadores de áudio

• Caixas de som Bluetooth ou com fio

• Soundbars e mini systems

• Projetos de áudio DIY

• Reparo de equipamentos de som
